リングメインユニット用の 36 kV 真空インタラプタは RMU の安全性とパフォーマンスをどのように強化しますか

1. リングメインユニット(RMU)とは何ですか?

リング メイン ユニット (RMU) は、工場で組み立てられた金属密閉型の電気開閉装置の一種で、通常最大 36 kV のシステム電圧の中電圧配電ネットワークで使用されます。ループまたは「リング」を形成することで信頼性の高いエネルギー分配を確保し、障害が発生した場合に電力の経路を変更し、ダウンタイムを最小限に抑え、連続性を維持します。

RMU は、使用される絶縁媒体 (空気、油、ガス、または真空) によって分類でき、多くの場合、負荷遮断スイッチ、回路ブレーカー、接地スイッチ、および保護リレーが統合されています。インタラプタ技術のパフォーマンスは、システム全体の信頼性に大きく影響します。

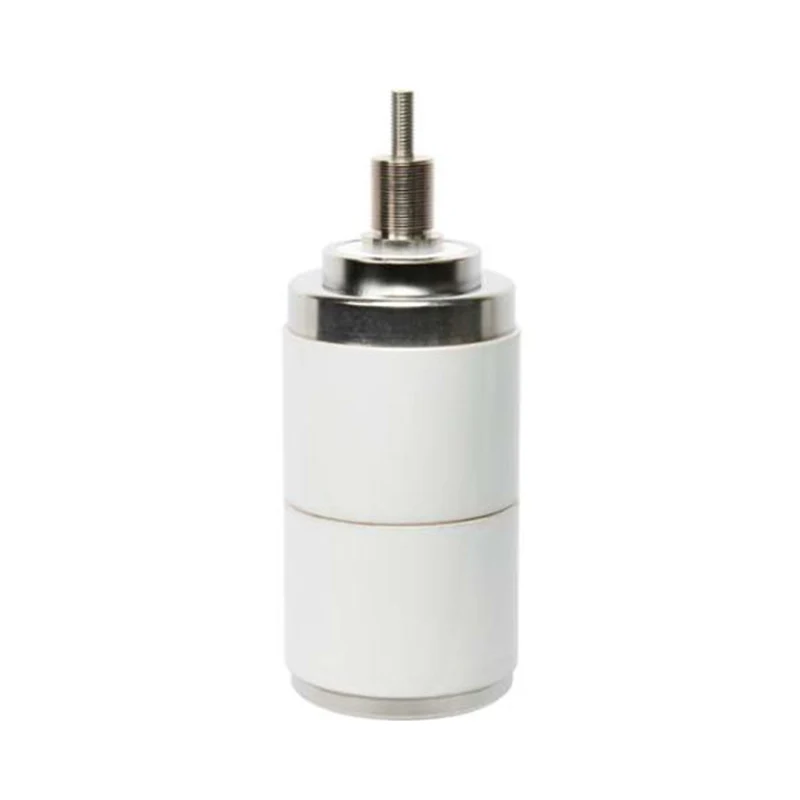

2. 36 kV 真空遮断器について理解する

真空遮断器は、RMU 内の実際の消弧装置です。 36 kV では、重負荷のスイッチング時に形成される電気アークを消滅させることにより、大電流障害を安全に遮断するように設計されています。

この表は一般的な定格の概要を示しており、このような真空遮断器が定常状態と故障状態の両方のストレスにどのように対処できるかを示しています。

3. 36 kV 真空遮断器の技術的利点

RMU システム用の 36 kV 真空遮断器は、いくつかの重要な性能上の利点を提供します。

• 高い消弧効率– 真空によりアークの形成が迅速に停止し、摩耗が軽減され、開閉装置の寿命が長くなります。
• 最小限のメンテナンス– 補充するガスや液体が不要なため、真空遮断器システムは一般に SF よりも維持管理が少なくて済みます。₆-ベースの代替案。
• 環境安全性– 真空遮断器はSFのような温室効果ガスの回避に役立ちます₆、現代の環境基準に準拠しています。
• コンパクトかつ信頼性の高い設計– 真空遮断器は軽量かつコンパクトなので、RMU の設置面積を小さくできます。
• 電気的性能の向上– より高い誘電性能により、過渡応力下での絶縁不良が軽減されます。

4. 主要なアプリケーションシナリオ

36 kV 真空遮断器は一般的に次の用途に使用されます。

• 都市配電ネットワーク
• 産業用変電所およびデータセンターの電力ループ
• 風力発電所および太陽光発電所の RMU
• 輸送およびインフラの開閉装置

これらのアプリケーションは、障害発生時に迅速かつ安全に中断する必要があり、リモート センシングや自動化などのスマート グリッド機能のサポートに役立ちます。

5. 他技術との比較分析

以下は、真空遮断器技術と他の一般的な消弧技術の比較です。

6. 適切な 36 kV 真空遮断器の選び方

RMU プロジェクト用の真空遮断器を選択するときは、次の点を考慮してください。

1. 電気定格– 電圧と電流容量が一致していることを確認します。
2. 規格への準拠– IEC と GB 規格の調整により、安全性と互換性が向上します。
3. メーカーの評判– 実績のある品質記録を持つ経験豊富なサプライヤーを選択してください。
4. サービスとサポート– アフターセールスサポートにより、長期的な現場パフォーマンスが保証されます。

のような企業サンウェイは、RMU システム向けに設計された高電圧遮断器を専門とし、実績のある世界的な導入実績を持つ信頼性の高い認定ソリューションを提供します。

7. よくある質問（FAQ）

RMU における真空遮断器の主な役割は何ですか?

スイッチング操作中に高電圧アークを消して、機器と人員を保護します。

真空技術はSFよりも優れていますか₆?

真空遮断器には環境面とメンテナンス面での利点がありますが、SF₆場合によっては超小型設計を提供する場合があります。

どのような基準を確認すればよいでしょうか?

IEC 62271 シリーズおよび中電圧機器に関する関連する GB または ANSI 規格。

真空遮断器は屋外で使用できますか?

はい。適切なエンクロージャーと、天候と断熱性を考慮した設計が必要です。

8. 結論と連絡先

のリング本体用36kV真空遮断器は、中圧配電システムの安全性、環境性能、信頼性を大幅に向上させる基礎コンポーネントです。その消弧特性とコンパクトな設計により、現代のスマートグリッドの要件に最適です。

業界のリーダーとして、サンウェイは、世界中の要求の厳しい用途向けに設計された高品質の真空遮断器を提供しています。配電プロジェクトや RMU システムのアップグレードを計画している場合は、ためらわずに次のことを行ってください。お問い合わせカスタマイズされたソリューション、専門家によるサポート、グローバルなアフターサービスを提供します。
