24KV 真空遮断器サーキットブレーカー

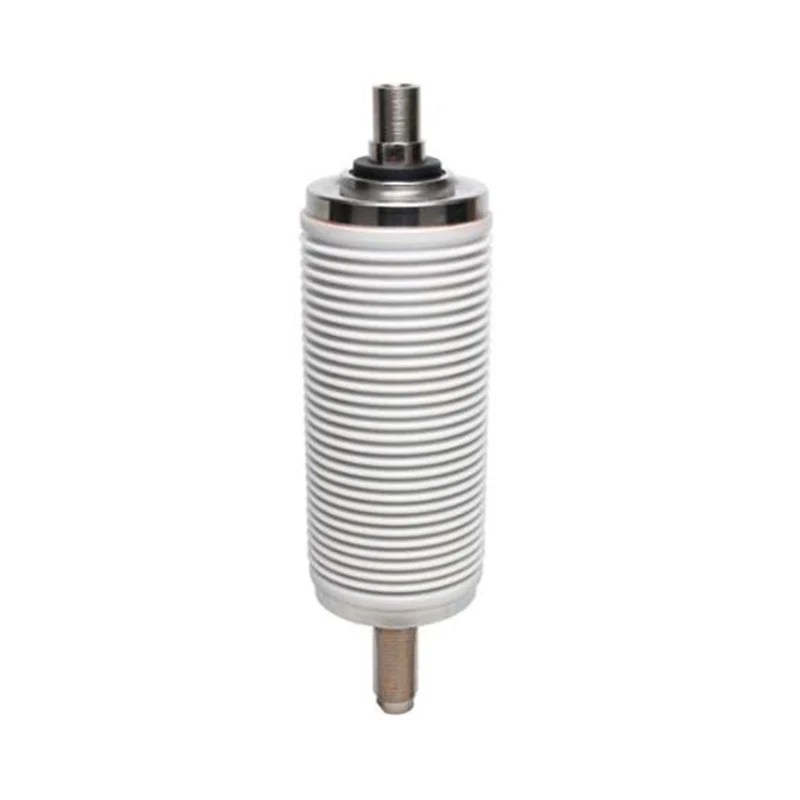

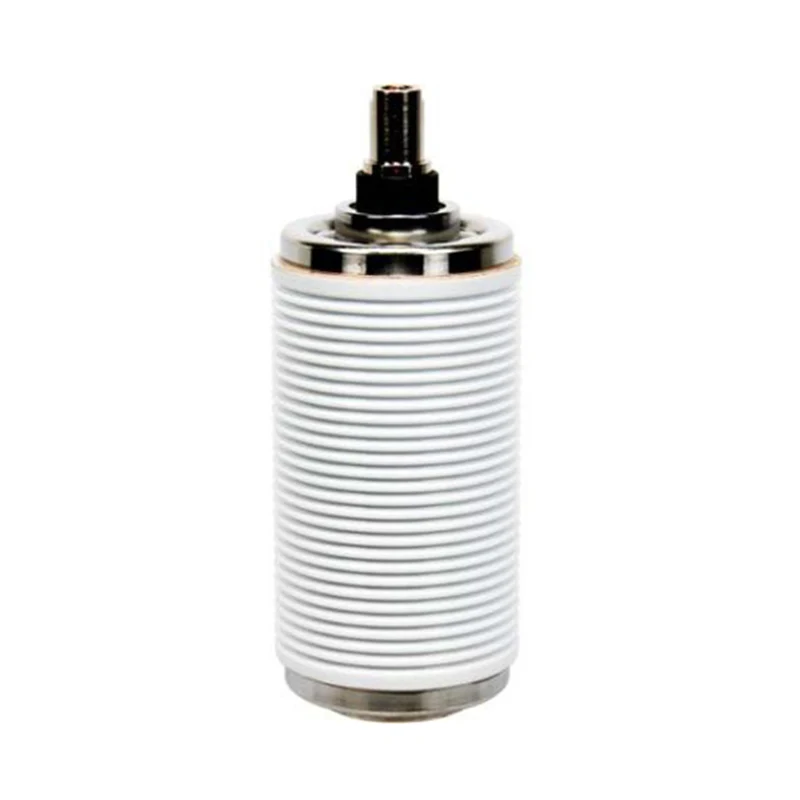

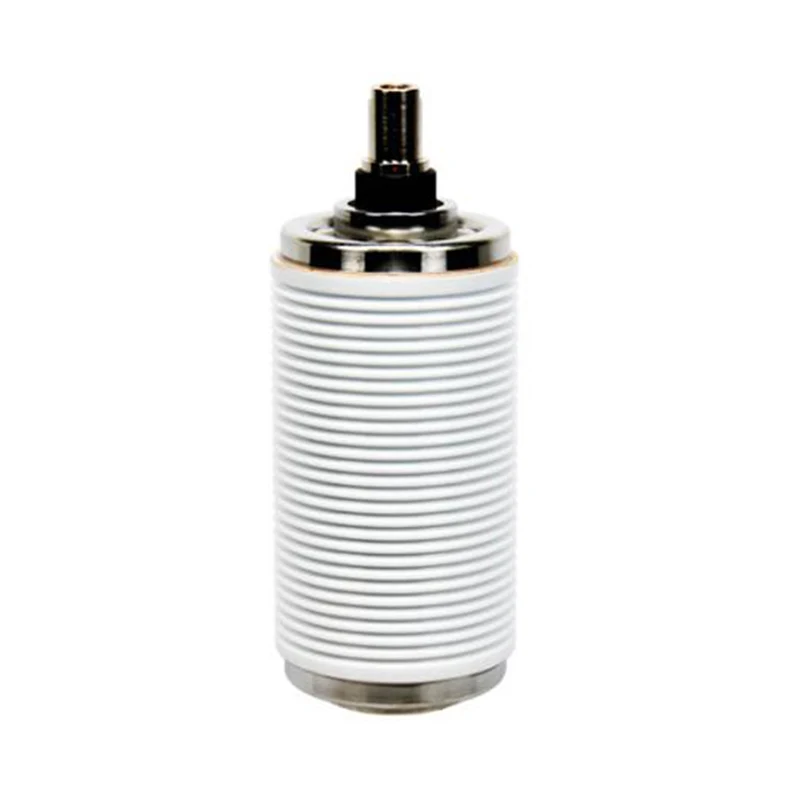

Model: TD445Z, TD445Y, TD424B, TD425B, TD425Y, TD445P

24KV 真空遮断器サーキットブレーカーは、高電圧電気機器で 50 年以上の経験を持つ専門メーカーである Sunway Hanguang の中心製品です。高度な高真空消弧技術を採用したこの製品は、優れた性能、信頼性、グリーン環境保護、幅広い適応性を備え、GB、IEC、ANSI 規格に準拠しています。 40 か国以上で安定した稼働と累計納入台数が 80,000 台を超え、世界中のお客様から信頼される選択肢となっています。 Sunway Hanguang は大手サプライヤーとして、高品質の製品と包括的なサービスを提供することに尽力しています。

お問い合わせを送信

製品説明

Sunway Hanguang は 1968 年に中国湖北省小干ハイテク区で設立され、50 年以上にわたり高電圧電気機器に注力してきました。研究開発、生産、販売、サービスを統合する専門メーカーとして、40,000平方メートルの生産工場、総資産8,000万元以上、16人の研究開発チーム、年間生産量35万個を擁しています。同社は真空遮断器パラメータを世界的に最も広くカバーしている企業の1つであり、24KV真空遮断器サーキットブレーカの安定供給のための強固な基盤を築いています。

製品概要とコアパラメータ

Sunway Hanguang の中核製品である 24KV 真空遮断器サーキットブレーカーは、安定した性能と高い安全性を備えた中高圧配電用に設計されています。コアパラメータ: 50/60Hz システムの場合、定格電圧 24kV (最大 25.8kV)。真空度 ≥1.33×10-3Pa、SF6 放出なし。 GB/IEC/ANSI規格に準拠。年間輸出成長率は10%を超えています。

製品パラメータ表

電気定格(3相) 対称基準
型番	VITD 24/2000-25Z	VITD 24/2000-25Y	VITD 24/1250-20B	VITD 24/1250-25B	VITD 24/1250-25Y	VITD 24/2000-25P
定格周波数	50/60Hz	50/60Hz	50/60Hz	50/60Hz	50/60Hz	50/60Hz
定格最大線間電圧	24kV、r.m.s	24kV、r.m.s	24kV、r.m.s	24kV、r.m.s	24kV、r.m.s	24kV、r.m.s
定格電源周波数耐電圧：空気	79kV、r.m.s	79kV、r.m.s	65/79kV、r.m.s	65kV、r.m.s	65/79kV、r.m.s	79kV、r.m.s
定格インパルス耐電圧:空気	125kV、ピーク	1600kV、ピーク	125/145kV、ピーク	125kV、ピーク	125/145kV、ピーク	125kV、ピーク
定格通常電流	2000A	2000A	1250A	1250A	1250A	2000A
定格短絡電流(3相対称基準)	25kA、r.m.s	25kA、r.m.s	20kA、r.m.s	25kA、r.m.s	25kA、r.m.s	25kA、r.m.s
定格S.C.遮断電流のD.C.成分の割合	0.5	0.5	0.5	0.5	0.5	0.5
定格短絡電流	63kA、ピーク	63kA、ピーク	50kA、ピーク	63kA、ピーク	63kA、ピーク	63kA、ピーク
短時間電流の定格持続時間	4秒	4秒	4秒	3秒	4秒	4秒
定格短時間耐電流	25kA、r.m.s	25kA、r.m.s	20kA、r.m.s	25kA、r.m.s	25kA、r.m.s	25kA、r.m.s
定格ピーク耐電流	63kA、r.m.s	63kA、r.m.s	50kA、r.m.s	63kA、r.m.s	63kA、r.m.s	63kA、r.m.s
最小の閉じる力での最大の接触抵抗	18マイクロオーム	18マイクロオーム	18マイクロオーム	18マイクロオーム	18マイクロオーム	18マイクロオーム
単一コンデンサバンクの定格遮断電流	630A、r.m.s	630A、r.m.s	630A、r.m.s	400A、r.m.s	630A、r.m.s	630A、r.m.s
連続コンデンサバンクの定格遮断電流	400A、r.m.s	400A、r.m.s	400A、r.m.s		400A、r.m.s	400A、r.m.s
定格動作シーケンス	o-0.3s-co-180s-co	o-0.3s-co-180s-co	o-0.3s-co-180s-co		o-0.3s-co-180s-co	o-0.3s-co-180s-co
機械的データ
インタラプタ重量(約)	2.96kg	4.88kg	3.11kg	2.65kg	4.88kg	2.96kg
可動部重量(約)	1.1kg	1.4kg	1.08kg	1.2kg	1.38kg	1.1kg
ベローズと大気による閉じる力	120±50N	120±50N	120±50N	15.9kgF	120±50N	120±50N
フルストロークで接点を開いた状態に保持するのに必要な力	190±60N	190±60N	190±60N		190±60N	190±60N
機械的要件 (VCB 参照)
接触ストローク	13±1mm	13±1mm	13±1mm	12±1mm	13±1mm	13±1mm
開速度（接点ギャップ75の平均）	1.5±0.2m/秒	1.5±0.2m/秒	1.5±0.2m/秒	1.0～1.4m/秒	1.5±0.2m/秒	1.5±0.2m/秒
オープン時の最大オーバートラベル	2mm	2mm	2mm	2mm	2mm	2mm
オープニング時の最大リバウンド	2mm	2mm	2mm	2mm	2mm	2mm
閉じる速度 (最後の 30% の接触ギャップの平均)	0.9±0.2m/秒	0.9±0.2m/秒	0.9±0.2m/秒	0.6～1.0m/秒	0.9±0.2m/秒	0.9±0.2m/秒
最大コンタクトバウンス持続時間 (最大 2 回のバウンス)	≤2ms	≤2ms	≤2ms	0.002秒	≤2ms	≤2ms
定格接触圧縮力	2500±200N	3150±200N	2000±200N	184-203kgF	2500±200N	2500±200N
三相接点の開閉非同時開閉	≤2ms	≤2ms	≤2ms		≤2ms	≤2ms
寿命（推定）
通常の定格電流での電気的寿命	50,000 のオペレーション	50,000 のオペレーション	50,000 のオペレーション	50,000 のオペレーション	50,000 のオペレーション	50,000 のオペレーション
定格短絡電流での電気的寿命	100 の操作	100 の操作	100 の操作	100 の操作	100 の操作	100 の操作
機械的寿命	50,000 のオペレーション	50,000 のオペレーション	50,000 のオペレーション	50,000 のオペレーション	50,000 のオペレーション	50,000 のオペレーション
接触侵食限界	3mm	3mm	3mm	3mm	3mm	3mm
貯蔵寿命	20年	20年	20年	20年	20年	20年
IEC 62271-200 および JB 8738-2008 に基づく自動再閉動作に関するクラス E2 の電気的耐久要件を満たすか、それを超えています。
ご要望に応じて定格特性を提供します

製品の特徴と利点

1. 優れた性能、安全性、耐久性

24KV 真空遮断器サーキットブレーカーは、Cu-Cr 合金接点 (チョッピング電流 <3A) と輸入 316L ステンレス鋼ベローズ (年間漏れ率 <0.5%) を採用しており、設計寿命は 30 年です。エポキシ樹脂でカプセル化されたポールは絶縁性を確保し、過酷な環境（-45℃〜+85℃、標高4000m以下）に適応し、機械的寿命が50,000回以上のオプションの操作機構を備えています。

2. 最先端の技術、制御可能な品質

高度なシーリングおよび漏れ検出技術と、全プロセスの品質管理および出荷前テストを組み合わせて、各製品にはトレーサビリティを確保するための固有のシリアル番号が付けられています。コアコンポーネントは厳密に検査され、安定した品質が保証されます。

3. グリーンインテリジェンス、幅広い適応性

SF₆ の排出がなく、環境に優しい代替品で、インテリジェントな監視をサポートし、主流のスイッチキャビネット (プラグアンドプレイ) と互換性があるため、設置効率が 35% 向上します。

4. 強い強み、充実したサービス

25 を超えるコア特許を持つ Sunway Hanguang は、OEM/ODM サービスを提供し、通常モデルの納期は 10 ～ 20 日です。グローバル 18 のテクニカルセンターは 10 年間の保証と 24 時間年中無休のサービスを提供し、24KV 真空遮断器サーキットブレーカーを安心して使用できるようにします。
