11KV 真空遮断器サーキットブレーカー

Model: TD324P, TD324N, TD324M, TD324G, TD324C, TD324A, TD321M, TD314Y, TD326G, TD326E, TD325Y, TD325U, TD325P, TD325N, TD325M, TD325L, TD325K, TD325J, TD325G, TD325E, TD325C, TD325A, TD324R, TD324Y, TD336R, TD336G, TD326Y, TD336Y, TD345K, TD358K, TD358Y, TD368Y

11KV 真空遮断器サーキットブレーカーは、中国湖北省小干ハイテク開発区の専門メーカーである Sunway Hanguang Electric Manufacturing Limited の中心製品です。高電圧電気機器の分野で 50 年以上の経験を持つ Sunway Hanguang は、確かな研究開発と生産力を持っています。

お問い合わせを送信

製品説明

11KV 真空遮断器サーキットブレーカーは、高度な高真空消弧技術を採用しており、優れた性能、安定した品質、幅広い適応性を備え、国際規格に準拠しています。世界中の送電および配電システムで広く使用されており、業界で信頼されるサプライヤーとなっています。

Sunway Hanguang は 1968 年に設立され、高電圧電気機器に注力しており、生産拠点は 40,000 平方メートル、建設面積は 15,000 平方メートル、総資産は 8,000 万元以上です。当社の工場には高度な設備が備えられており、16 人の専門家からなる専門の研究開発チームが技術サポートを提供します。中国を拠点とする専門メーカーとして、当社は高品質の11KV真空遮断器およびその他の製品を世界中のお客様に提供することに尽力しています。

製品概要とコアパラメータ

Sunway Hanguang の中核製品である 11KV 真空遮断器サーキットブレーカは、中電圧配電用に設計されており、信頼性の高い消弧性能と幅広い適用性を備えています。

- 定格電圧：11kV（最大動作電圧：12kV）、50/60Hz ACシステムに適用

- コア技術: 高真空消弧 (真空度 ≥1.33×10-3Pa)、電圧範囲 0.66kV-40.5kV

- 規格: GB、IEC、ANSI;年間生産能力: 350,000 ユニット

- 市場: 国内外で販売され、輸出量は毎年10%以上増加

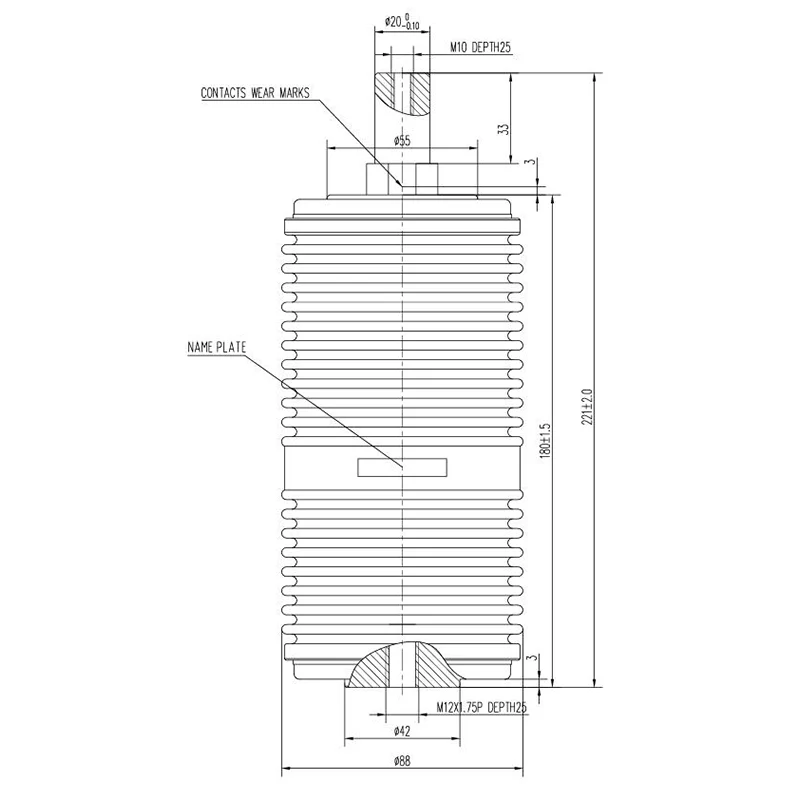

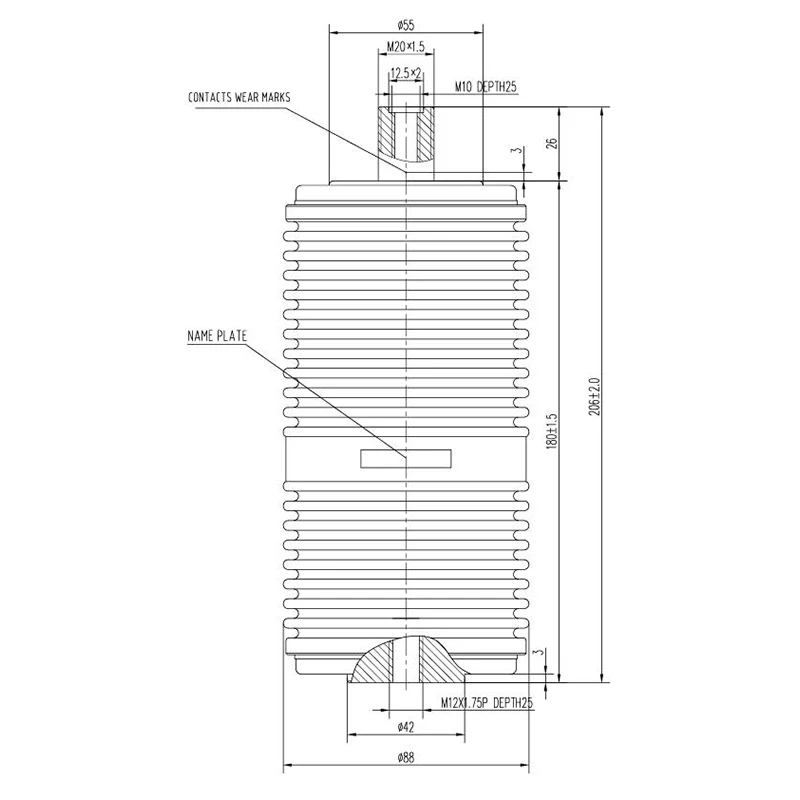

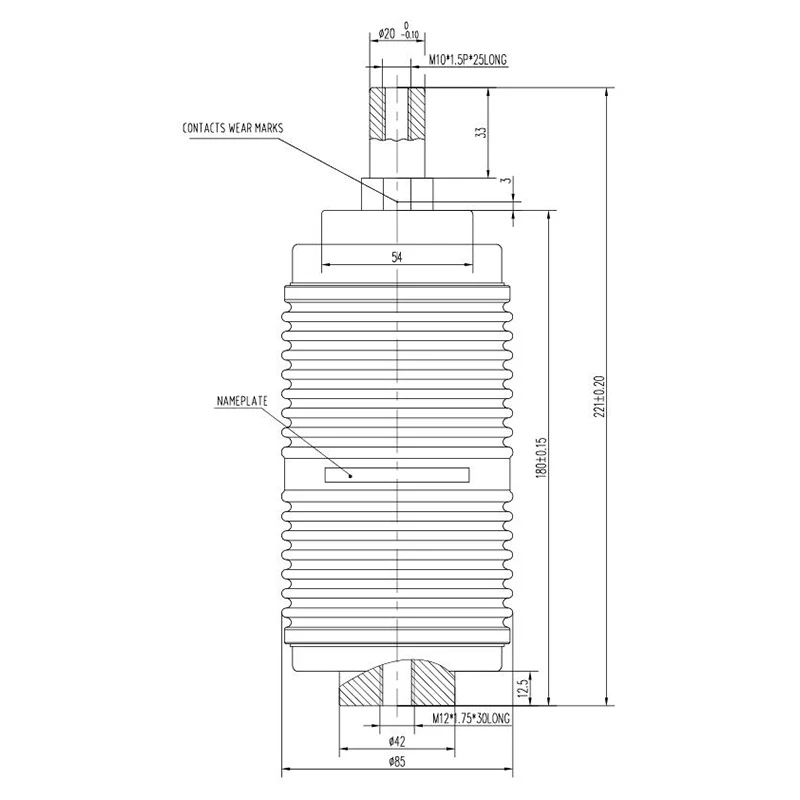

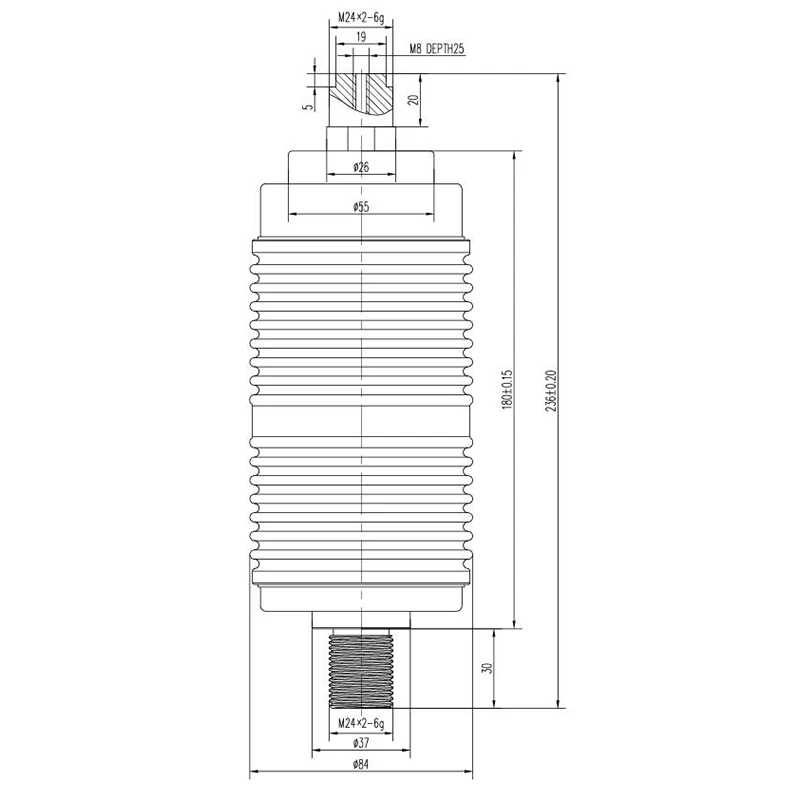

製品仕様表

電気定格(3相) 対称基準

型番

VITD 12/1250-20P

VITD 12/1250-20N

VITD 12/1250-20M

VITD 12/1250-20G

VITD 12/1250-20C

VITD 12/1250-20A

VITD 12/800-13.1M

VITD 12/630-20Y

VITD 12/1250-31.5G

VITD 12/1250-31.5E

VITD 12/1250-25Y

VITD 12/1250-25U

VITD 12/1250-25P

VITD 12/1250-25N

VITD 12/1250-25M

定格周波数

50/60Hz

定格最大線間電圧

12kV、r.m.s

定格電源周波数耐電圧：空気

42kV、r.m.s

38kV、r.m.s

42kV、r.m.s

48kV、r.m.s

42kV、r.m.s

38kV、r.m.s

定格インパルス耐電圧:空気

95kV、ピーク

定格通常電流

1250A

800A

630A

1250A

定格短絡電流

(3相対称基準)

20kA、r.m.s

13.1kA、r.m.s

20kA、r.m.s

31.5kA、r.m.s

25kA、r.m.s

26.3kA、r.m.s

25kA、r.m.s

定格S.C.遮断電流のD.C.成分の割合

0.5

定格短絡電流

50kA、ピーク

32.75kA、ピーク

50kA、ピーク

80kA、ピーク

63kA、ピーク

65.75kA、ピーク

63kA、ピーク

短時間電流の定格持続時間

4秒

3秒

4秒

3秒

4秒

3秒

定格短時間耐電流

20kA、r.m.s

13.1kA、r.m.s

20kA、r.m.s

31.5kA、r.m.s

25kA、r.m.s

25A、r.m.s

26.3kA、r.m.s

25kA、r.m.s

定格ピーク耐電流

50kA、r.m.s

32.75kA、r.m.s

50kA、r.m.s

80kA、r.m.s

63kA、r.m.s

65.75kA、r.m.s

63kA、r.m.s

最小の閉じる力での最大の接触抵抗

19マイクロオーム

25マイクロオーム

20マイクロオーム

18マイクロオーム

19マイクロオーム

18マイクロオーム

19マイクロオーム

20マイクロオーム

25マイクロオーム

単一コンデンサバンクの定格遮断電流

630A、r.m.s

400A、r.m.s

630A、r.m.s

400A、r.m.s

630A、r.m.s

400A、r.m.s

連続コンデンサバンクの定格遮断電流

400A、r.m.s

定格動作シーケンス

o-0.3s-co-180s-co

機械的データ

型番

VITD 12/1250-20P

VITD 12/1250-20N

VITD 12/1250-20M

VITD 12/1250-20G

VITD 12/1250-20C

VITD 12/1250-20A

VITD 12/800-13.1M

VITD 12/630-20Y

VITD 12/1250-31.5G

VITD 12/1250-31.5E

VITD 12/1250-25Y

VITD 12/1250-25U

VITD 12/1250-25P

VITD 12/1250-25N

VITD 12/1250-25M

インタラプタ重量(約)

2.39kg

2.36kg

2.28kg

2.36kg

3.14kg

2.32kg

1.65kg

1.73kg

3.54kg

3.44kg

3.03kg

2.65kg

2.39kg

2.36kg

2.28kg

可動部重量(約)

0.82kg

0.8kg

0.49kg

1.28kg

1.1kg

0.93kg

1.2kg

0.82kg

1.2kg

ベローズと大気による閉じる力

80±40N

120±50N

80±40N

15.9kgF

80±40N

15.9kgF

フルストロークで接点を開いた状態に保持するのに必要な力

120±50N

190±60N

120±50N

機械的要件 (VCB 参照)

型番

VITD 12/1250-20P

VITD 12/1250-20N

VITD 12/1250-20M

VITD 12/1250-20G

VITD 12/1250-20C

VITD 12/1250-20A

VITD 12/800-13.1M

VITD 12/630-20Y

VITD 12/1250-31.5G

VITD 12/1250-31.5E

VITD 12/1250-25Y

VITD 12/1250-25U

VITD 12/1250-25P

VITD 12/1250-25N

VITD 12/1250-25M

接触ストローク

8±1mm

9±1mm

11±1mm

9±1mm

8±1mm

開速度（接点ギャップ75の平均）

1.1±0.2m/秒

1.0～1.4m/秒

1.1±0.2m/秒

1.0～1.4m/秒

1.1±0.2m/秒

1.0～1.4m/秒

オープン時の最大オーバートラベル

2mm

オープニング時の最大リバウンド

2mm

閉じる速度 (最後の 30% の接触ギャップの平均)

0.6±0.2m/秒

0.6～1.0m/秒

0.6±0.2m/秒

0.6～1.0m/秒

0.6±0.2m/秒

0.6～1.0m/秒

最大コンタクトバウンス持続時間 (最大 2 回のバウンス)

≤2ms

0.002秒

≤2ms

0.002秒

≤2ms

0.002秒

定格接触圧縮力

2000±200N

120-140kgF

2000±200N

3150±200N

2000±200N

184-203kgF

2000±200N

184-224kgF

三相接点の開閉非同時開閉

≤2ms

寿命（推定）

型番

VITD 12/1250-20P

VITD 12/1250-20N

VITD 12/1250-20M

VITD 12/1250-20G

VITD 12/1250-20C

VITD 12/1250-20A

VITD 12/800-13.1M

VITD 12/630-20Y

VITD 12/1250-31.5G

VITD 12/1250-31.5E

VITD 12/1250-25Y

VITD 12/1250-25U

VITD 12/1250-25P

VITD 12/1250-25N

VITD 12/1250-25M

通常の定格電流での電気的寿命

50,000 のオペレーション

定格短絡電流での電気的寿命

100 の操作

機械的寿命

50,000 のオペレーション

接触侵食限界

3mm

貯蔵寿命

20年

IEC 62271-200 および JB 8738-2008 に基づく自動再閉動作に関するクラス E2 の電気的耐久要件を満たすか、それを超えています。

ご要望に応じて定格特性を提供します

パラメータの詳細については、電子メールでお問い合わせください：export@swhge.com

製品の特徴と利点

1. 安全で信頼できる

Cu-Cr 合金接点と輸入ベローズを採用した 11KV 真空遮断器サーキットブレーカーは、チョッピング値が低く、年間漏れ率 <0.5%、耐用年数 30 年を備えています。 -45°C〜+85°C、標高4000m以下に適応し、機械的寿命は50,000回以上です。

2. 最先端の技術と品質管理

当社の工場は、ワンタイムシーリングと迅速な漏れ検出技術により、製品の一貫性を保証します。各 11KV 真空遮断器サーキットブレーカーには固有のシリアル番号とテストレポートがあり、完全なトレーサビリティをサポートし、国際認証に準拠しています。

3. グリーン&インテリジェント

SF6の排出がなく環境に優しい。インテリジェントなモニタリングをサポートし、主流の開閉装置、プラグアンドプレイと互換性があるため、設置効率が 30% 向上します。

4. 強力な強度と完璧なサービス

20 を超えるコア特許を取得し、OEM/ODM サービス、10 年間保証、7 時間 24 時間のリモートサポートおよびオンサイトサービスを提供し、世界中で信頼されるサプライヤーとなっています。

製品の用途

電力システム、工業生産、商業インフラ、新エネルギー、送配電保護のための海外EPCプロジェクトで広く使用されています。

よくある質問

1. カスタマイズ: 電圧、電流、動作メカニズムなどをサポートします。

2. 品質保証: 完全なプロセス管理、追跡可能なシリアル番号、および国際認証。

3. アフターセールス: 10 年間の保証、7x24 時間のリモートおよびオンサイトサービス。

4. 輸送と設置: 専門的な梱包、ガイダンスが利用可能、設置後のパフォーマンス検証が必要です。
