36KV 真空遮断器サーキットブレーカー

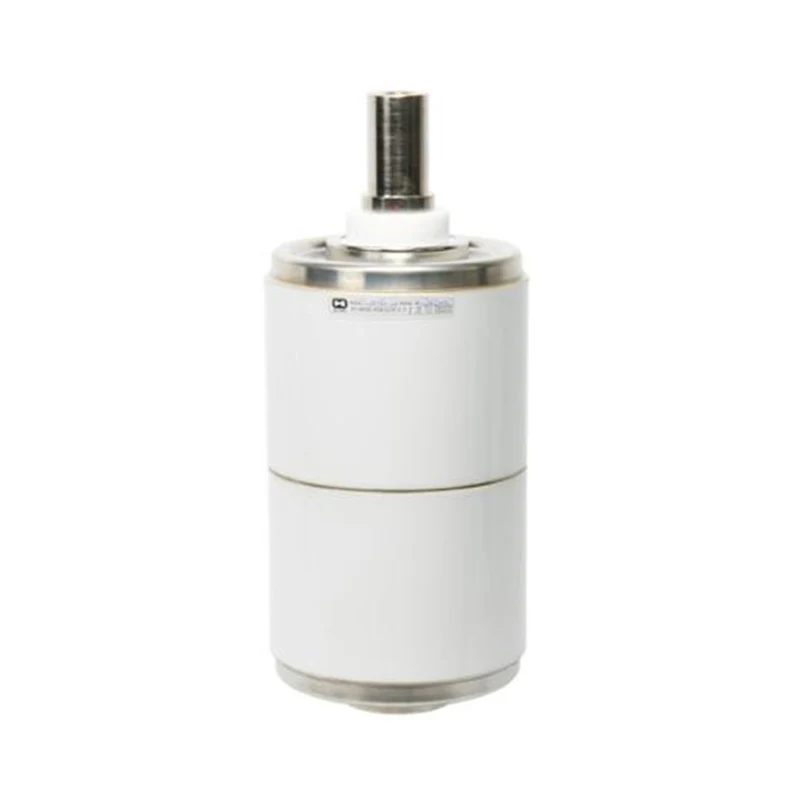

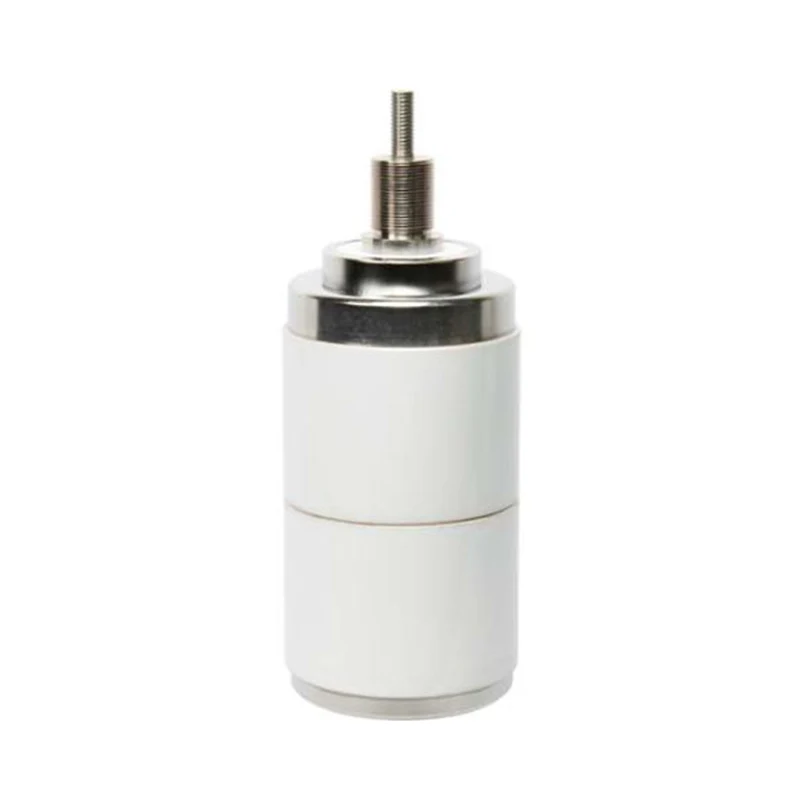

Model: TD555P, TD545K, TD545A

36KV 真空遮断器サーキットブレーカーは、中国に本拠を置く専門メーカーである Sunway Hanguang のコアハイエンド製品です。この 36KV 真空遮断器サーキットブレーカーは、高度な高真空消弧技術を採用しており、SF₆ の排出がなく、国際規格に準拠しています。これは 50 か国以上で広く使用されており、Sunway Hanguang は真空遮断器業界の信頼できる世界的なサプライヤーとなっています。

お問い合わせを送信

製品説明

Sunway Hanguang は 1968 年に中国湖北省小干ハイテク区で設立され、50 年以上にわたって高電圧電気機器に注力してきました。 40,000平方メートルの生産拠点、16人の研究開発チーム、先進的な輸入設備を備えたこの工場は、年間生産能力35万台の36KV真空遮断器の安定した量産を保証します。

製品概要

Sunway Hanguang の中核製品である 36KV 真空遮断器サーキットブレーカーは、50/60Hz システム用に設計されており、定格電圧は 36KV (最大 40.5KV)、真空度は ≥1.33×10-3Pa です。 GB、IEC、ANSI 規格を満たしており、50 か国以上で安定的に稼働しており、累計納入台数は 60,000 台を超え、年間輸出成長率は 10% を超えています。

製品パラメータ

電気定格(3相) 対称基準
型番	VITD 36/2500-25P	VITD 36/2000-26.3K	VITD 36/2000-25A
定格周波数	50/60Hz	50/60Hz	50/60Hz
定格電圧	36/40.5kV、r.m.s	40.5kV、r.m.s	40.5kV、r.m.s
定格短時間電源周波数耐電圧(1min)	70/95kV、r.m.s	95kV、r.m.s	95kV、r.m.s
定格雷インパルス耐電圧	170/185kV、ピーク	185kV、ピーク	185kV、ピーク
定格電流	2500A	2000A	2000A
最低定格接触力における回路抵抗	≤20マイクロオーム	≤20マイクロオーム	≤20マイクロオーム
定格短絡遮断電流	25kA、r.m.s	25kA、r.m.s	25kA、r.m.s
定格短時間耐電流	25kA、r.m.s	25kA、r.m.s	25kA、r.m.s
定格短絡時間	4秒	4秒	4秒
定格ピーク耐電流	63kA、r.m.s	63kA、r.m.s	63kA、r.m.s
定格短絡電流	63kA、r.m.s	63kA、r.m.s	63kA、r.m.s
最大。直流成分	0.4	0.4	0.4
単一コンデンサバンクの定格遮断電流	630A、r.m.s	630A、r.m.s	630A、r.m.s
連続コンデンサバンクの定格遮断電流	400A、r.m.s	400A、r.m.s	400A、r.m.s
定格動作シーケンス	O-0.3(0.5)s-CO-180s-CO	O-0.3(0.5)s-CO-180s-CO	O-0.3(0.5)s-CO-180s-CO
機械的データ
インタラプタ重量(約)	5.32kg	8.23kg	8.23kg
可動部の重量	2.1kg	3.74kg	3.74kg
ベローズと雰囲気による閉まる力	170±40N	170±40N	170±40N
フルストロークで接点を開いた状態に保持するのに必要な力	320±50N	320±50N	320±50N
機械的要件 (VCB 参照)
開放接点間の隙間	15±1mm	18±2mm	18±2mm
平均開速度(接点ギャップの最初の75%の平均)	1.5±0.3m/秒	1.6±0.3m/秒	1.6±0.3m/秒
平均閉止速度(接触ギャップの最後の30%の平均)	1.1±0.2m/秒	1.3±0.2m/秒	1.3±0.2m/秒
定格付加外部接点最終力	2500±200N	2500±200N	2500±200N
投入動作時の接点バウンス時間	≤2ms	≤2ms	≤2ms
三相接点の開閉非同時開閉	≤2ms	≤2ms	≤2ms
オープン時の最大反発力	≤2mm	≤2mm	≤2mm
寿命（推定）
通常の定格電流での電気的寿命	20,000 オペレーション	20,000 オペレーション	20,000 オペレーション
定格短絡電流での電気的寿命	50のオペレーション	50のオペレーション	50のオペレーション
機械的寿命	30,000 オペレーション	30,000 オペレーション	30,000 オペレーション
接触侵食限界	3mm	3mm	3mm
貯蔵寿命	20年	20年	20年
IEC 62271-200 および JB 8738-2008 に基づく自動再閉動作に関するクラス E2 の電気的耐久要件を満たすか、それを超えています。
ご要望に応じて定格特性を提供します

製品の特徴と利点

1. 優れた性能、安全性、耐久性

36KV真空遮断器サーキットブレーカーの遮断器はCu-Cr合金接点を採用しており、切断電流<3Aと強力な耐溶着性能を備えています。輸入ベローズとエポキシ APG 絶縁システムを装備しており、設計寿命は 30 年で、-45℃～+85℃、標高 4000m 以下に耐え、平均 18 年間トラブルなく動作します。

2. 最先端の技術、制御可能な品質

高度な製造技術を駆使し、核となる部品を厳格に検査します。各 36KV 真空遮断器サーキットブレーカーは、出荷前に 12 回の全品目テストを受け、QR コードのトレーサビリティと故障率 ≤0.05% を保証します。

3. グリーンでインテリジェント、幅広い適応性

SF₆ の排出がなく、環境基準に準拠し、インテリジェントな監視をサポートし、主流の開閉装置と互換性があります。工具不要のプラグアンドプレイ設計により、設置効率が 40% 向上します。

4. 強い強み、充実したサービス

Sunway Hanguang は 30 を超えるコア特許を保有しており、製品の OEM/ODM カスタマイズを提供しており、従来のモデルの納期は 15 ～ 25 日です。グローバルな24時間365日のアフターサポートと10年間の保証が利用可能です。
