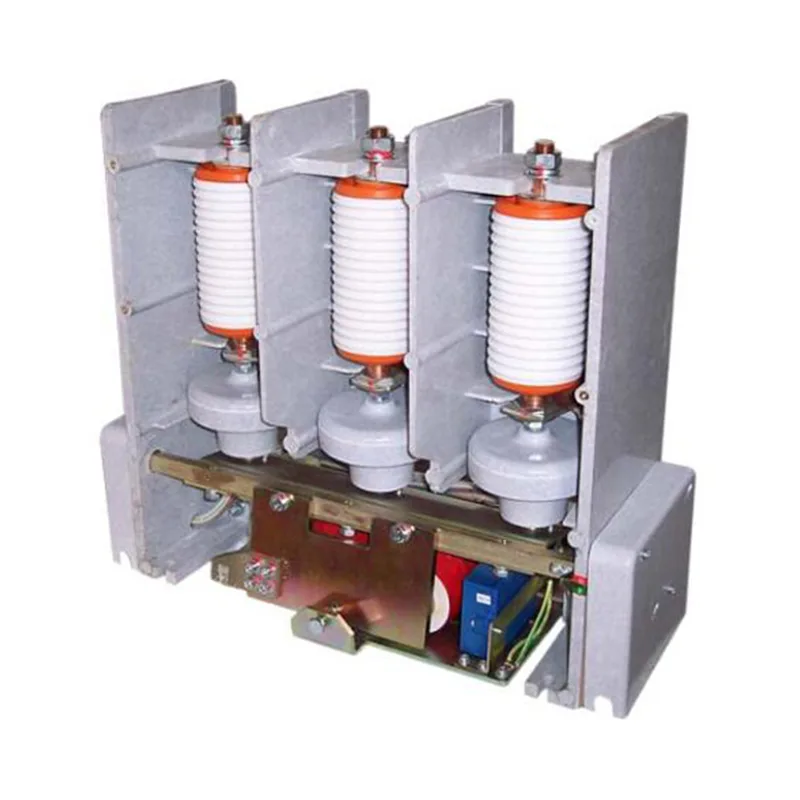

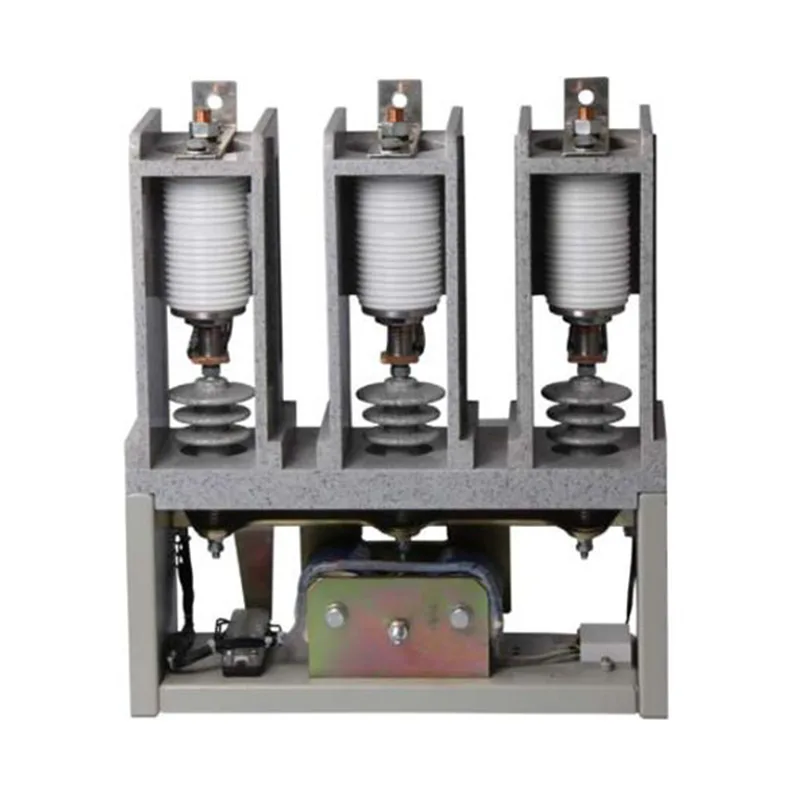

12KV真空接触器

Sunway Hanguang 12KV 真空コンタクタは、中電圧負荷の高周波スイッチングのニーズに焦点を当てており、複数のモデルをカバーし、1 時間あたり 300 サイクルでの長期動作と 1 時間あたり 600 サイクルでの短期動作に適応します。 Sunway Hanguang は 1968 年に設立され、高電圧電気機器を専門とするハイテク企業です。 専門メーカーとして、包括的な品質管理と強力な研究開発能力のおかげで、同社は真空遮断器のパラメータを世界で最も広範囲に提供する企業の1つになりました。

12KV 真空コンタクタは、高純度 Cu-Cr 接点真空遮断器と、主流の高圧開閉装置と互換性のある最適化された双安定 MAC 永久磁石駆動機構を利用しています。製造工場には高度な検査装置が完備されており、各ユニットは 20 回の包括的な工場検査を受けます。 世界中の多くの国に輸出されており、その輸出額は過去 10 年間で毎年 10% 以上増加し、中国および世界市場における高品質のベンチマークを確立しています。

製品の主な機能

1. 優れた消弧性、安定した動作

自己最適化された真空遮断器を備え、ワンステップのシールプロセスを使用して、真空度は1.33×10-3Pa以内に厳密に制御されます。高純度の Cu-Cr 接点はアークのないスイッチングを実現し、アーク再点火のリスクを排除します。厳格なテストの後、電気的寿命は AC-3 条件で 250,000 サイクル、AC-4 条件で 100,000 サイクルで、故障率は 0.007% 未満、平均故障間隔 (MTBF) は 30 年以上です。

2.高周波に最適化した先進のメカニズム

12KV 真空コンタクタは、最適化された双安定 MAC 永久磁石駆動機構を利用し、AC120V/220V の幅広い電圧入力をサポートし、閉時間 ≤ 200ms、開時間 ≤ 60ms という速さで動作します。複数の保護機能とマルチモード制御を備えています。 100万サイクルの機械的寿命、メンテナンスなしで10,000回の動作を誇り、特に高周波スタートストップ用途向けに設計された1000MVA障害レベル回路に適しています。

3. 堅牢な絶縁性、優れた環境適応性

密閉ポールカラムはエポキシ樹脂 APG 一体型カプセル化を使用しており、汚染や結露に対する優れた耐性を備えており、クラス IV 汚染環境に適しています。 -45℃～+85℃の温度差、標高4000メートル、塩水噴霧や強い電磁干渉環境でも安定して動作し、EMCクラス4までの耐電磁干渉性能を備えています。

4. 便利な運用とメンテナンス、制御可能なコスト

モジュラー設計は主流の開閉装置と互換性があり、設置とメンテナンスは従来のツールを使用して 1 人で完了できます。完全密閉構造により、30 年間特別なメンテナンスが不要で、従来の装置と比較して運用保守コストが 85% 以上削減されます。国際ブランドの同様の製品を直接置き換えることができ、強力な互換性を提供します。

5. インテリジェントで拡張性があり、環境に準拠

オプションのインテリジェント監視モジュールが利用可能で、複数の通信プロトコルをサポートし、インテリジェントな運用および保守プラットフォームへのシームレスな統合を実現します。この製品は有害なガスを排出せず、複数の環境および品質認証に合格しており、世界的なコンプライアンス要件を満たすための国際認証もオプションで受けられます。

6. 強力な支持、徹底した品質管理

高度な試験装置のフルセットに支えられ、各製品は追跡可能であり、真空遮断器の年間生産量と販売量は 350,000 個です。 150 か所のグローバル テクニカル サポート センターは、7 時間×24 時間のアフターセールス対応と 10 年間の限定保証を備えたフルサイクル サービスを提供します。

製品パラメータ

典型的なアプリケーションシナリオ

1. 鉱業: 鉱山ホイスト、破砕機、コンベアなどの機器のモーター制御。粉塵が多く、振動が強い条件に適しており、高頻度の起動/停止要件に耐性があり、継続的で中断のない採掘作業を保証します。いくつかの大規模な採掘プロジェクトで安定して適用されています。

2. 冶金産業：冶金工場の圧延機、電気炉、ファンシステム、電気加熱装置の制御。高温および強力な電磁干渉環境に耐え、負荷の接続と切断を正確に実現し、Baowu Steel などの企業の安定的かつ効率的な生産プロセスに貢献します。

3.石油化学産業：化学プラントの防爆エリアにおけるモーターとポンプの制御とコンデンサーバンクの切り替え。耐食性と耐結露性を備え、防爆環境の安全要件を満たし、アークの危険性を排除し、SinopecやCNOOCなどの企業に長期サポートサービスを提供します。

4. 鉄道交通: 鉄道および都市鉄道交通の主力変電所用の補助スイッチ制御。強い振動と幅広い温度範囲に耐性があり、主力システム電源の安定性を確実に保証し、鉄道交通の厳しい運用および保守基準に適合します。

5.新エネルギー分野：風力発電所および太陽光発電所の無効電力補償装置のスイッチング、風力発電コンバータのバイパス、およびエネルギー貯蔵システム（BESS）のバッテリーパックのスイッチング、極端な屋外温度と強力な電磁環境に適応し、クリーンエネルギーの効率的なグリッド接続に貢献し、カーボンニュートラル目標との整合。

6.海洋および造船：オフショアプラットフォームおよび船舶の電力システムの負荷制御。高塩水噴霧および高湿度腐食に耐性があり、船舶の乱流条件に適応し、航行およびオフショア作業のための安定した電力供給を確保し、造船業界の特別なコンプライアンス要件を満たします。

7. 一般産業: 建材、機械、繊維などの産業における変圧器、リアクトル、コンプレッサーの制御。さまざまな高周波動作や複雑な作業条件に適応し、ABB、シーメンス、シュナイダーなどのブランドの機器と直接統合できるため、システム全体の信頼性が向上します。

8. インフラストラクチャ: 港湾クレーンや大規模データセンターの高電圧配電システムの自動切り替え、UPS とディーゼル発電機の切り替え制御により、重要な負荷への継続的な電力供給を確保し、ダウンタイム損失を削減し、運用とメンテナンスの効率とシステムの可用性を大幅に向上させます。
