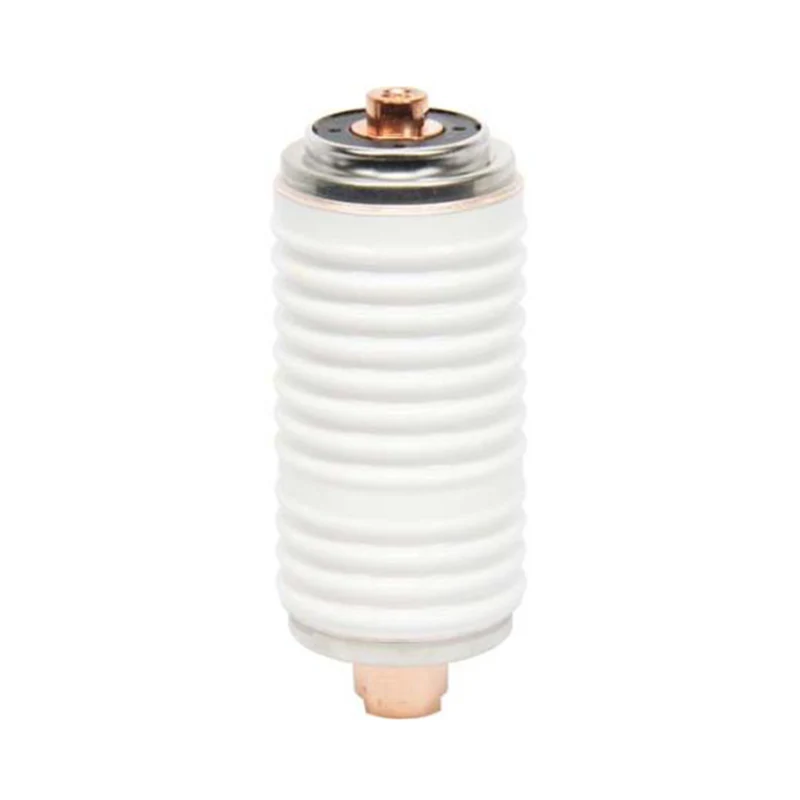

負荷遮断スイッチ用 12KV 真空遮断器

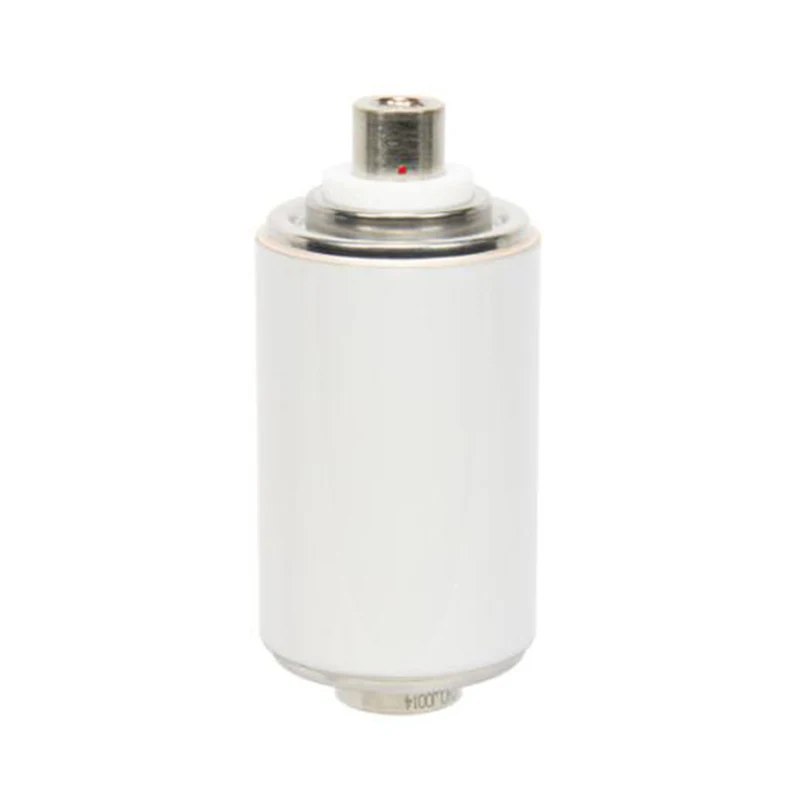

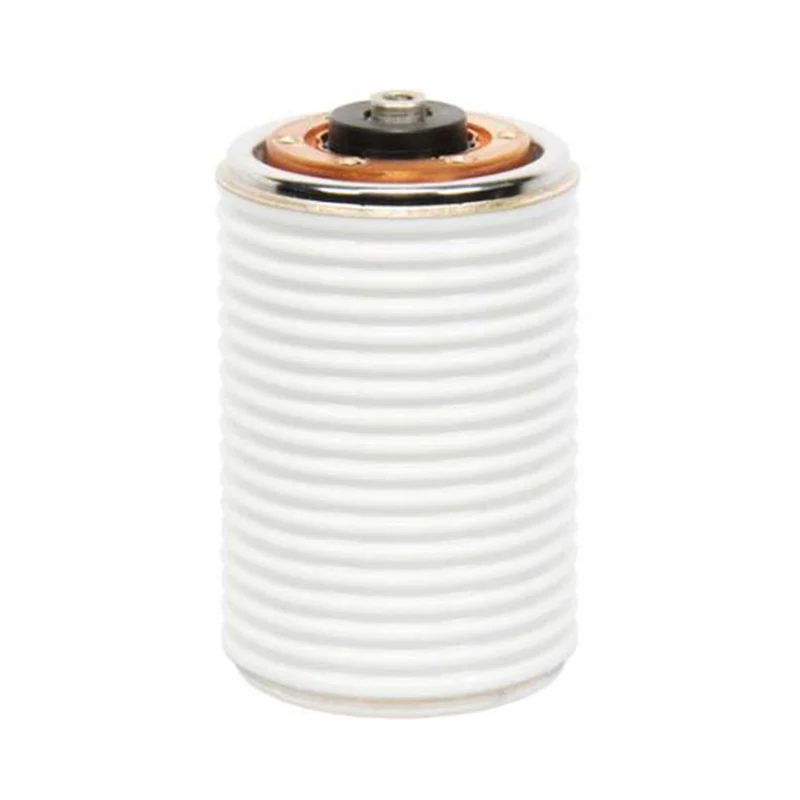

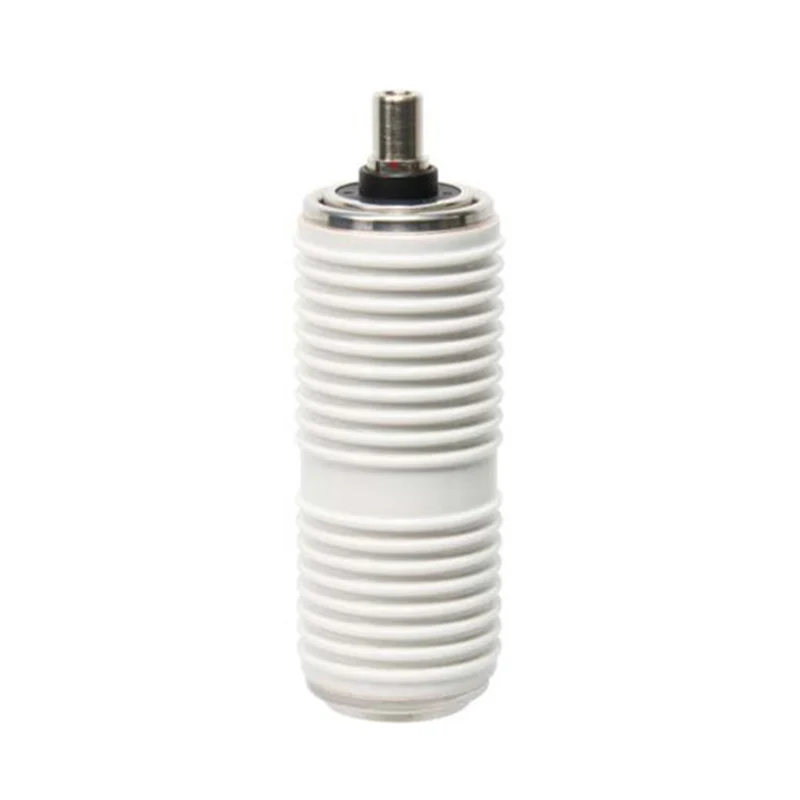

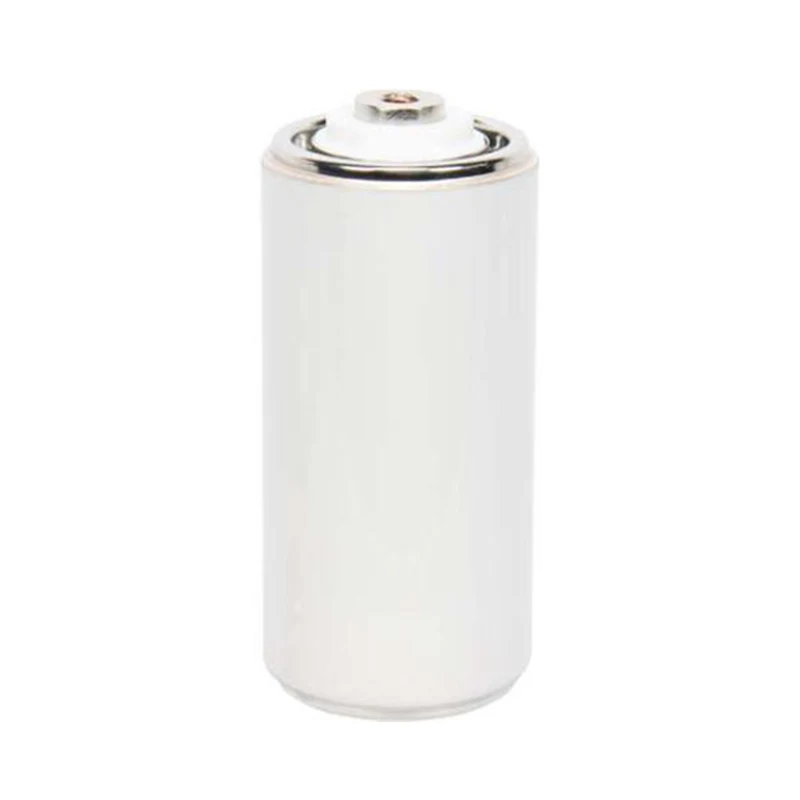

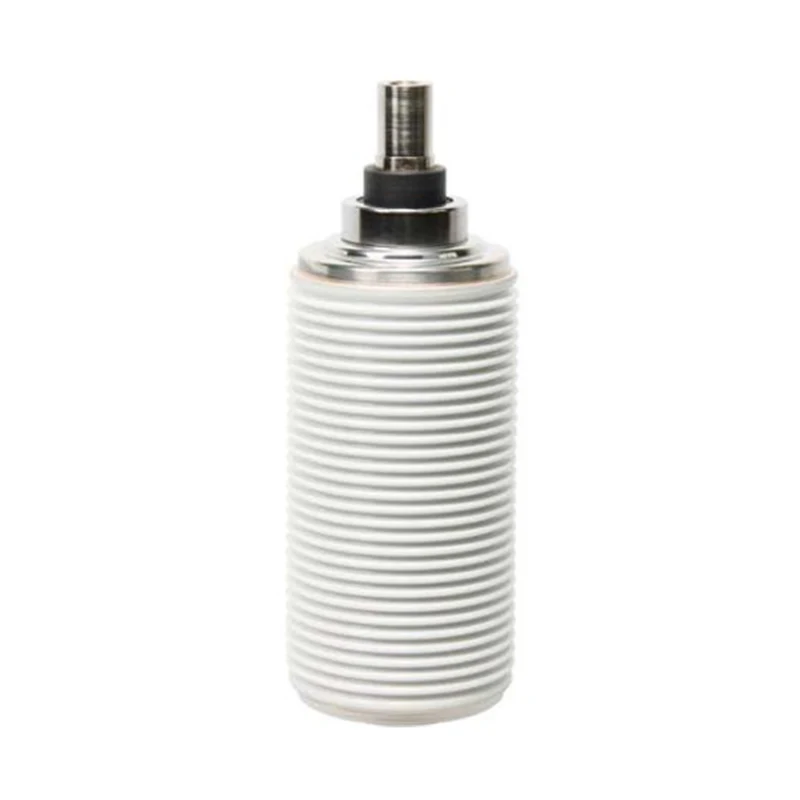

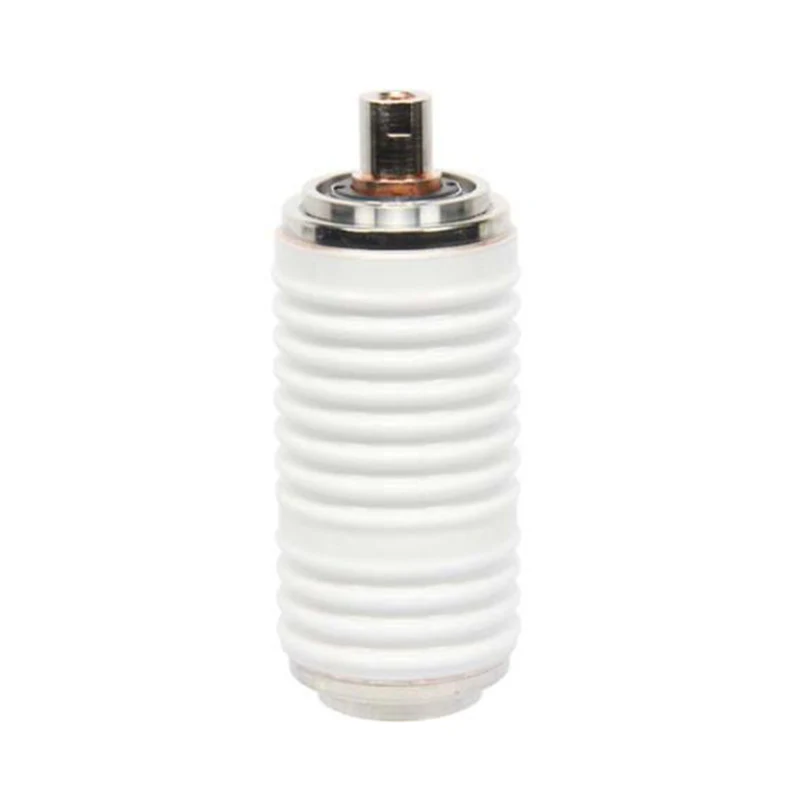

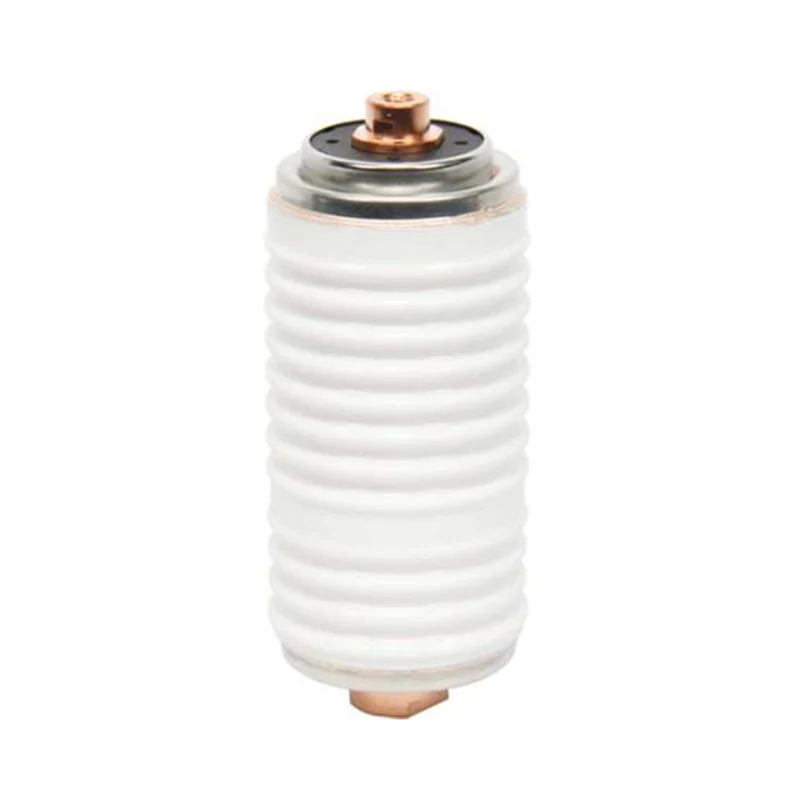

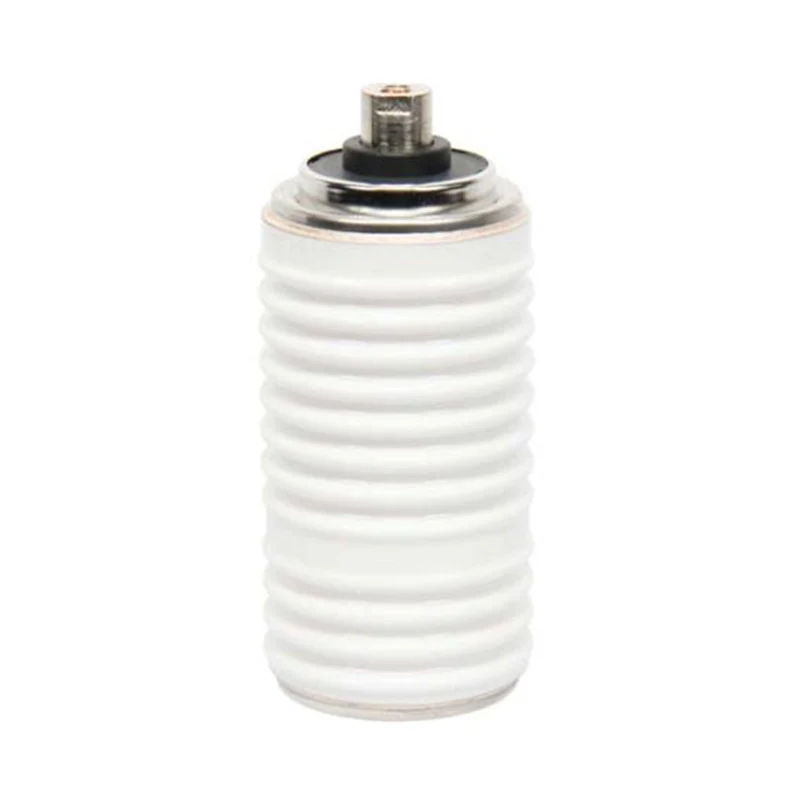

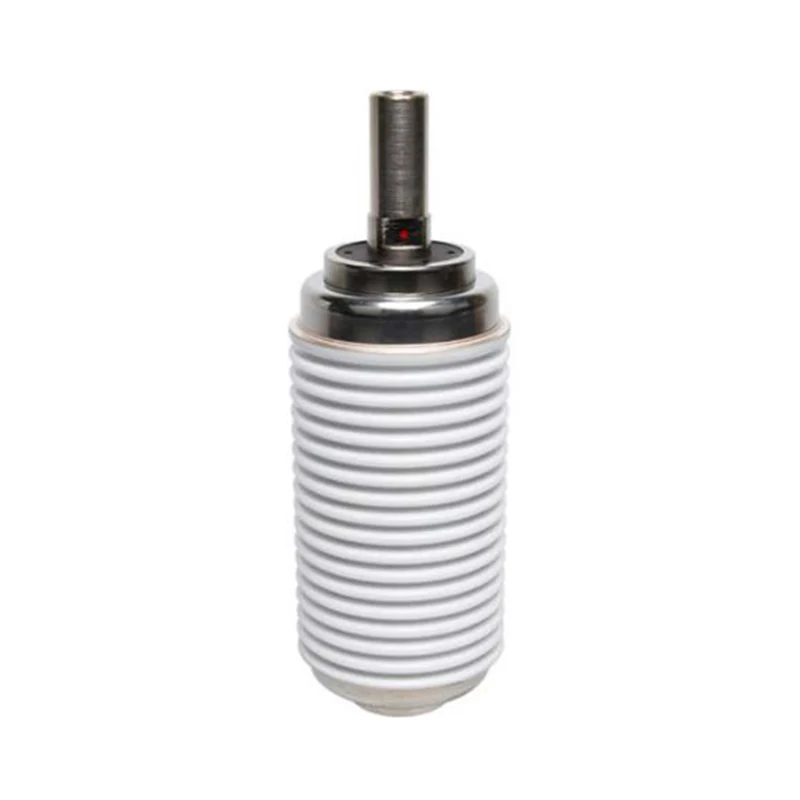

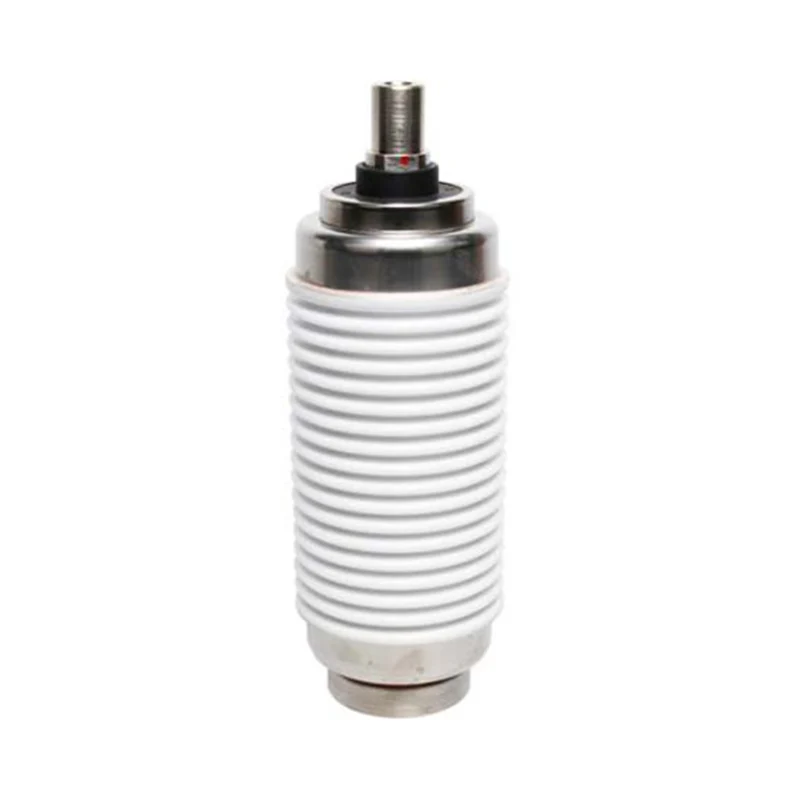

Model: TF314B, TF314P, TF314QN, TF314V, TF314NV, TF314J, TF314L, TF314X, TF324P, TF314D, TF314G

Sunway Hanguang 12kV 負荷遮断スイッチ用真空遮断器は、中電圧負荷遮断スイッチ用に特別に開発されたコア消弧ユニットです。電気分野で 50 年以上の経験を持つ専門メーカーとして、Sunway Hanguang はハイエンドのインテリジェント生産ラインとコア特許を活用して、50/60Hz AC システムに適応した高品質の製品を製造しています。このロードブレークスイッチ用 12kV 真空遮断器は、高い真空度とアークのない遮断の利点によって従来の問題点に対処しており、複数の信頼できる認証を取得しており、世界中で広く使用されています。信頼できるサプライヤーとして、中国の製造拠点が徹底したサポートを提供し、標準化された工場プロセスで全工程の品質を保証します。

お問い合わせを送信

製品説明

負荷遮断スイッチ用 12kV 真空遮断器は、Sunway Hanguang が中電圧負荷遮断スイッチ用に特別に設計したコアコンポーネントで、50/60Hz AC システムに適合します。真空度≤1.33×10-3Paにより、アークフリー中断とゼロ再点火を実現し、メンテナンスの手間、汚染の多さ、小電流遮断能力の弱さなどの従来製品の欠点を克服しました。

同社は50年以上にわたり電気分野に深く関わっており、輸入されたハイエンド機器を利用してインテリジェントな生産ラインを構築し、20以上の中核特許を保有しています。その製品は国際的な権威ある認証に合格しています。負荷遮断スイッチ用 12kV 真空遮断器のこのモデルは、世界中で累計 150,000 台以上の設置実績があり、60 以上の国と地域にサービスを提供しており、国内外の有名企業に認められています。

製品パラメータ

電気定格(3相) 対称基準
型番	VITF 12/630-20B	VITF12/630-20P	VITF12/630-20	VITF12/630-20V	VITF12/630-20	VITF12/630-20J	VITF12/630-20L	VITF12/1250-20P	VITF 12/630-20D	VITF12/630-20G
定格周波数	50/60Hz	50/60Hz	50/60Hz	50/60Hz	50/60Hz	50/60Hz	50/60Hz	50/60Hz	50/60Hz	50/60Hz
定格電圧	12kV、r.m.s	12kV、r.m.s	12kV、r.m.s	12kV、r.m.s	12kV、r.m.s	12kV、r.m.s	12kV、r.m.s	12kV、r.m.s	12kV、r.m.s	12kV、r.m.s
定格短時間電源周波数耐電圧(1min)	42kV、r.m.s	42kV、r.m.s	42kV、r.m.s	42kV、r.m.s	42kV、r.m.s	42kV、r.m.s	42kV、r.m.s	42kV、r.m.s	42kV、r.m.s	42kV、r.m.s
定格雷インパルス耐電圧	95kV、ピーク	75kV、ピーク	95kV、ピーク	95kV、ピーク	95kV、ピーク	95kV、ピーク	75kV、ピーク	95kV、ピーク	95kV、ピーク	95kV、ピーク
定格電流	630A	630A	630A	630A	630A	630A	630A	1250A	630A	630A
最小の閉じる力での最大の接触抵抗	≤35マイクロオーム	25マイクロオーム	35マイクロオーム	≤35マイクロオーム	≤35マイクロオーム	≤35マイクロオーム	25マイクロオーム	35マイクロオーム	≤35マイクロオーム	≤35マイクロオーム
定格短時間耐電流	20kA、r.m.s	20kA、r.m.s	20kA、r.m.s	20kA、r.m.s	20kA、r.m.s	20kA、r.m.s	20kA、r.m.s	20kA、r.m.s	20kA、r.m.s	20kA、r.m.s
定格短絡時間	4秒	3秒	4秒	4秒	4秒	4秒	3秒	4秒	4秒	4秒
定格ピーク耐電流	50kA、r.m.s	50kA、ピーク	50kA、r.m.s	50kA、r.m.s	50kA、r.m.s	50kA、r.m.s	50kA、ピーク	50kA、r.m.s	50kA、r.m.s	50kA、r.m.s
定格短絡電流	50kA、r.m.s	50kA、r.m.s	50kA、ピーク	50kA、r.m.s	50kA、r.m.s	50kA、r.m.s	50kA、r.m.s	50kA、ピーク	50kA、r.m.s	50kA、r.m.s
定格有効負荷遮断電流	630A	630A	630A	630A	630A	630A	630A	630A	630A	630A
定格閉ループ遮断電流	630A	630A	630A	630A	630A	630A	630A	630A	630A	630A
無負荷変圧器の定格容量	1250kVA	10A	100A	1250kVA	1250kVA	1250kVA	10A	100A	1250kVA	1250kVA
定格ケーブル充電遮断電流	10A	630A	10A	10A	10A	10A	630A	10A	10A	10A
単一コンデンサバンクの定格遮断電流	400A	400A	400A	400A	400A	400A	400A	400A	400A	400A
連続コンデンサバンクの定格遮断電流	400A	3150A	400A	400A	400A	400A	3150A	400A	400A	400A

機械的データ
型番	VITF 12/630-20B	VITF12/630-20P	VITF12/630-20	VITF12/630-20V	VITF12/630-20	VITF12/630-20J	VITF12/630-20L	VITF12/1250-20P	VITF 12/630-20D	VITF12/630-20G
インタラプタ重量(約)	0.98kg	1.18kg	1.64kg	1.81kg	1.81kg	1.09kg	1.09kg	1.18kg	1.02kg	1.12kg
可動部の重量	0.41kg	0.8kg	0.58kg	0.54kg	0.54kg	0.36kg	0.8kg	0.58kg	0.43kg	0.49kg
ベローズと雰囲気による閉まる力	70±30N	8.0kgF	60±30N	70±30N	70±30N	70±30N	8.0kgF	60±30N	70±30N	70±30N
フルストロークで接点を開いた状態に保持するのに必要な力	130±50N	11.8kgF	130±40N	130±50N	130±50N	130±50N	11.8kgF	130±40N	130±50N	130±50N

機械的要件 (VCB 参照)
型番	VITF 12/630-20B	VITF12/630-20P	VITF12/630-20	VITF12/630-20V	VITF12/630-20	VITF12/630-20J	VITF12/630-20L	VITF12/1250-20P	VITF 12/630-20D	VITF12/630-20G
開放接点間の隙間	8±1mm	8±1mm	9±1mm	9±1mm	9±1mm	8±1mm	8±1mm	9±1mm	8±1mm	8±1mm
平均開速度(接点ギャップの最初の75%の平均)	1.2±0.2m/s	1.0～1.4m/秒	1.0±0.2m/秒	1.2±0.2m/s	1.2±0.2m/s	1.2±0.2m/s	1.0～1.4m/秒	1.0±0.2m/秒	1.2±0.2m/s	1.2±0.2m/s
平均閉止速度(接触ギャップの最後の30%の平均)	0.6±0.2m/s	0.6～1.0m/秒	0.6±0.2m/秒	0.6±0.2m/s	0.6±0.2m/s	0.6±0.2m/s	0.6～1.0m/秒	0.6±0.2m/秒	0.6±0.2m/s	0.6±0.2m/s
定格付加外部接点最終力	1000±100N	1000±100N	1000±100N	1000±100N	1000±100N	1000±100N		1000±100N	1000±100N	1000±100N
接触点に外部接触力を追加	750±80N	750±80N	750±80N	750±80N	750±80N	750±80N		750±80N	750±80N	750±80N
投入動作時の接点バウンス時間	≤2ms	≤2ms	≤2ms	≤2ms	≤2ms	≤2ms		≤2ms	≤2ms	≤2ms
三相接点の開閉非同時開閉	≤2ms	≤2ms	≤2ms	≤2ms	≤2ms	≤2ms			≤2ms	≤2ms
オープン時の最大反発力	≤2ms	≤2ms	≤2ms	≤2ms	≤2ms	≤2ms		2mm	≤2ms	≤2ms

寿命（推定）
型番	VITF 12/630-20B	VITF12/630-20P	VITF12/630-20	VITF12/630-20V	VITF12/630-20	VITF12/630-20J	VITF12/630-20L	VITF12/1250-20P	VITF 12/630-20D	VITF12/630-20G
保存期間	20年	20年	20年	20年	20年	20年	20年	20年	20年	20年
機械的耐久性	10000 オペレーション	10000 オペレーション	10000 オペレーション	10000 オペレーション	10000 オペレーション	10000 オペレーション	10000 オペレーション	10000 オペレーション	10000 オペレーション	10000 オペレーション
接触による浸食の抑制	3mm	3mm	3mm	3mm	3mm	3mm	3mm	3mm	3mm	3mm
IEC 62271-200 および JB 8738-2008 に基づく自動再閉動作に関するクラス E2 の電気的耐久要件を満たすか、それを超えています。
ご要望に応じて定格特性を提供します

製品の特徴と利点

Sunway Hanguang 12kV 負荷遮断スイッチ用真空遮断器は、アップグレードおよび最適化された材料、構造、およびテストを特徴としており、次のような優れた主要な利点を備えています。

1. 高品質の材料、優れた性能: 電流遮断値が 3A 未満の高純度 Cu-Cr 合金接点を使用し、動作過電圧を抑制します。輸入ベローズと組み合わせると、年間漏れ率は 0.5% 未満で、疲労寿命は 10,000 サイクルを超えます。

2. 最適化された構造、幅広い適用性: セラミックシェルと金属フランジの統合設計、電圧、温度、高地に耐性があり、汚染レベル IV に適しており、さまざまな極端な作業条件に対応できます。

3. 厳格なテスト、制御可能な品質: 各ユニットは QR コードのトレーサビリティを備えた 10 回の包括的なテストを受けており、その結果、故障率は <0.03% であり、業界平均をはるかに上回っています。 4. 便利な適応と包括的なサービス: 主流のロードブレークスイッチプラットフォームと互換性があり、工具を使わずに迅速に交換できます。オプションのインテリジェント監視モジュールが利用可能で、25 のグローバルテクニカルセンターが 24 時間年中無休のサービスを提供します。
