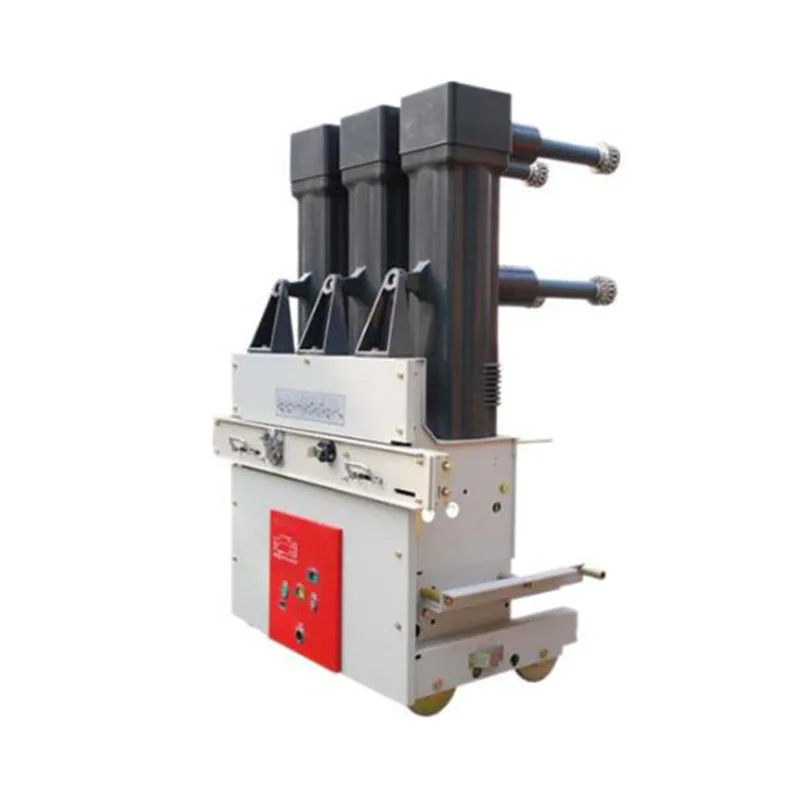

40.5KV 真空遮断器

Sunway Hanguang 40.5KV 真空サーキット ブレーカーは、50/60Hz 中電圧システム用に特別に設計されており、VCB 40.5/1250-25、1600-31.5、2000-40 などのモデルをカバーします。 35kV/40.5kV配電網の中核となる屋内機器です。 上部に真空遮断器、下部にスプリング作動機構を一体化した分割型設計を採用しています。独自の高真空消弧技術と固体封止ポール用のエポキシ樹脂 APG プロセスが組み込まれています。 1968 年の設立以来 50 年以上の経験を活用し、ワンタイム シーリング プロセスとフルチェーンの品質管理を統合し、IEC 60947-2 などの国際規格および業界規格に準拠しています。 ABB、Siemens、Schneider などのブランドの主流スイッチギアと直接互換性があります。

40.5KV 真空遮断器は、ヨーロッパ、アメリカ大陸、中東、東南アジアに輸出されています。 過去 10 年間、輸出は毎年 10% 以上増加しており、世界中で 600 以上のプロジェクトが安定的に稼働しています。 高い信頼性、優れた環境適応性、包括的なサービスにより、電力、新エネルギー、石油化学、鉄道輸送分野の中核機器となっています。中国で50年以上にわたり高電圧電気機器を専門とするハイテク企業として、当社は産業チェーン全体の能力を備えた専門のサプライヤーおよびメーカーです。当社の自社工場は、国際的に最先端のプロセスと厳格な品質管理を統合しています。当社の製品は複数の国際規格および業界規格に準拠しており、主流の輸入開閉装置タイプと互換性があり、世界中に輸出されており、350,000 台を超えるユニットが設置されています。多くの分野で好まれている装置です。

製品の主な機能

1. 最先端のコアテクノロジー、安定した消弧性能

高純度Cu-Cr縦磁界接触真空遮断器を装備し、オプションで輸入および国産のコアコンポーネントを使用できます。従来のろう付けの代わりに 1 回限りの封止プロセスを使用し、ヘリウム質量分析によるリーク検出を受けて、リーク率を大幅に削減します。真空度 ≤1.33×10-3Pa、カットオフ値 < 3A、アークフリー遮断、30 回の全容量遮断サイクル、現場での 15 年以上のトラブルなしの動作、平均トラブルなしの寿命 30 年以上を実現します。

2. 合理的な構造設計、優れた断熱性能

上下分割構造によりデバッグやメンテナンスが容易です。固体封止ポールはAPGプロセスを使用して一体成形されており、内蔵の電圧均等化構造と相まって、電源周波数耐電圧95kV/1min、雷インパルス耐電圧185kVを達成しています。各種環境試験に合格しており、汚染度IVに適合しており、-45℃～+85℃、標高4000メートル以下、高湿度環境でも安定して動作します。 EMCクラス4の電磁妨害耐性を満たしています。

3. 頻繁な作業に適した信頼性の高い操作機構

40.5KV 真空サーキットブレーカーには、スプリングエネルギー貯蔵操作機構、スクリュードライブ設計が装備されており、AC/DC 電気および手動緊急操作をサポートしており、閉時間 <75ms、開時間 <65ms、および複数の安全機能を備えています。機械的寿命 ≥20,000 サイクル、10,000 回の操作以内はメンテナンスフリーで、発電所や変電所などの頻繁な操作シナリオに適しています。

4. 強力なインテリジェンスと拡張性、制御可能な運用および保守コスト

オプションのインテリジェント監視モジュールが利用可能で、主流の通信プロトコルをサポートし、運用および保守プラットフォームにシームレスに統合されます。全閉構造により30年間のメンテナンスフリーを実現し、運用保守コストを80％以上削減します。モジュール設計により、現場での迅速な検査と交換が容易になります。

5. 厳格かつ追跡可能な品質管理、環境コンプライアンス

高度な試験装置の完全なセットに基づいて、各製品は 20 回の工場検査を受け、独自の追跡可能な電子ファイルが生成されます。石油やSF6の排出がなく、環境および品質管理システム基準に準拠しており、複数の国際認証を取得しており、世界的な電力網の要件に適しています。

6. 企業力と充実したサービス保証

当社は専門の研究開発チームを擁し、コアコンポーネントを厳密に選択し、年間 350,000 個の真空遮断器を製造および販売しています。当社は世界中に 80 か所のテクニカル サポート センターを設け、フルサイクル サービスと 10 年間の限定保証を提供します。国内の主要エリアでは 24 時間、海外では 72 時間のオンサイト対応を提供します。

製品パラメータ

よくある質問

1. この製品と互換性がある開閉装置のタイプはどれですか?また、輸入機器と置き換えることができますか?

40.5KV 真空遮断器は、金属密閉開閉装置、リングメインユニット、GIS などの主流の開閉装置タイプと互換性があります。 ABB や Siemens などのブランドの同じ電圧レベルの開閉装置と互換性があります。 標準化された寸法とインターフェイスにより、開閉装置を変更することなく直接交換が可能であり、すでに海外の輸入機器の置き換えに成功しています。

2. 過酷な環境下での動作の安定性はどのように確保されていますか?

当社独自のエージングプロセス、最適化された真空遮断器、APG 完全密閉ポールのおかげで、塩水噴霧や結露による腐食に耐えることができます。高地バージョンは、断熱性と密閉性が強化されており、最大 4000 メートルの環境に適しており、その性能は専門的なテストによって検証されています。

3. 保証範囲と販売後の対応時間はどのくらいですか?

10年間の限定保証を提供します。保証期間中の人為的以外の原因による故障は、無料で修理または交換の対象となります。世界中の 80 か所のテクニカル センターによるサポートにより、当社は国内の主要エリアでは 24 時間オンサイト対応、海外では 72 時間対応し、さらに 24 時間年中無休のリモート サービスを提供します。

4.カスタマイズをサポートしていますか?カスタマイズと納品サイクルはどのようなものですか?

当社は、作業条件、インテリジェントモジュール、コアコンポーネントのカスタマイズをサポートします。コア コンポーネントのカスタマイズ サイクルは 25 ～ 30 日です。通常のカスタマイズモデルは標準モデルと同時に生産され、通常モデルは20日以内に納品されます。

5. 日常のメンテナンスで注意すべき点は何ですか?また、専門スタッフが必要ですか?

スプリング機構により10,000回以内のメンテナンスは不要です。日常のメンテナンスは、キャビネットの清掃、端子の締め具合の確認、蓄電状態の確認のみで済みます。専門スタッフは必要ありません。 5年ごとに真空レベルのチェックと機械的特性の校正を行うことをお勧めします。オンサイトサービスも利用できます。

6. コアコンポーネントの寿命はどれくらいですか? 交換は簡単ですか?

真空遮断器の寿命は 30 年、操作機構の機械的寿命は 20,000 回以上です。コアコンポーネントはモジュール設計になっており、現場担当者は簡単なトレーニング後にそれらを交換できます。メンテナンスは 1 人で半日以内に完了します。

7. バッチ製品の品質の一貫性をどのように確保しますか?

原材料、製造、テストを含むプロセス全体が品質管理の対象となります。各 40.5KV 真空遮断器は 20 回の包括的な検査を受け、トレーサビリティのために固有の QR コードが割り当てられ、製品のすべてのバッチにわたって一貫した品質が保証されます。
