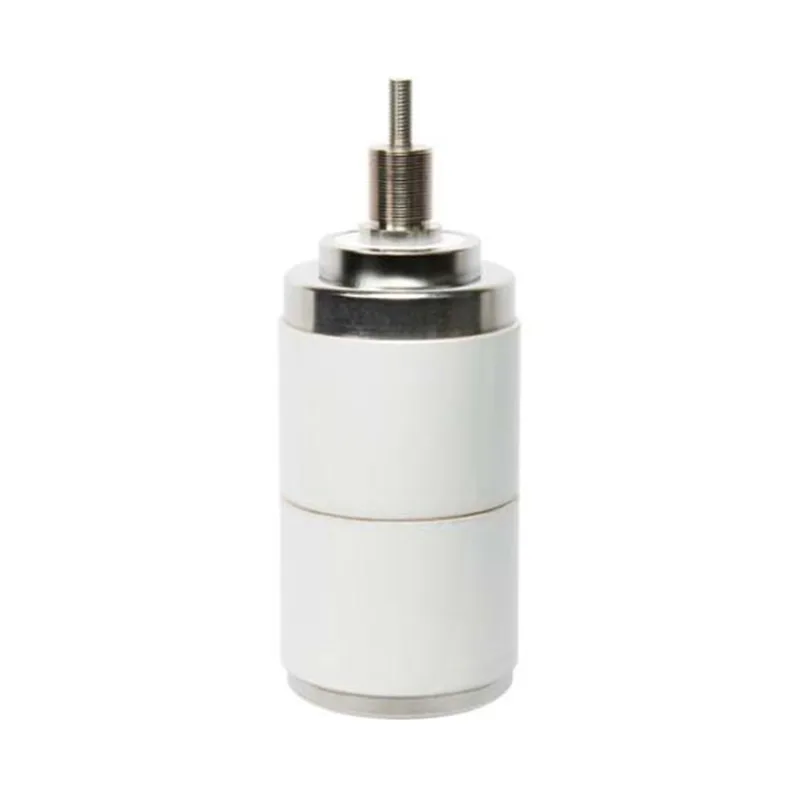

高速スイッチ用 36KV 真空遮断器

業界で50年以上の経験を持つ専門メーカーとして、Sunway Hanguangは1968年に湖北省小干ハイテク区で設立され、真空電気機器の研究と生産に重点を置いています。この高速スイッチング用 36kV 真空インタラプタは、定格電圧 36kV AC、最大動作電圧 40.5kV AC、50/60Hz システムと互換性があり、定格電流 2500A を備え、35kV 機器の効率的で安定した動作のニーズに重点を置いています。

高速スイッチング用の 36kV 真空インタラプタは、高純度 Cu-Cr 接点および 316L ベローズと組み合わせた 1 段階シーリングなどのコアプロセスを採用し、複数の国際規格および業界規格に準拠しています。年間生産販売台数35万台を誇る同社は、長年にわたって国内外の著名企業のサプライヤーとして世界各地に輸出しており、過去10年間の年間平均輸出成長率は10％を超え、世界の高圧配電分野で信頼される中核部品サプライヤーとなっている。

製品の主な機能

1. 優れたマイクロアーク遮断性、安定した長時間動作

高速スイッチング用 36kV 真空遮断器は、高真空シール技術 (工場出荷時の真空度 1.33×10-3Pa 以上) を採用し、Cu-Cr 縦磁場接点と組み合わせ、電流遮断値 <3A で、アークフリー/マイクロアーク遮断を実現し、接点消耗を 90% 削減します。 1 段階のシーリング プロセスと 2 つの漏れ検出を組み合わせることで、年間漏れ率 0.5% 未満、機械的寿命 30,000 サイクル、電気的寿命 20,000 サイクル、20 年間の保証、故障率 0.006% 未満を実現し、卓越した安定性を実証しています。

2. 高速応答と優れた高周波性能

高頻度の動作条件に適応する最適化された機械構造。平均開閉速度は 1.5±0.3 m/s、閉じ速度は 1.1±0.2 m/s です。接点バウンスと三相同期性は両方とも 2ms 以下で、O-0.3(0.5)s-CO-180s-CO の動作シーケンスに適しています。輸入された 316L ベローズと正確な接触圧力設計の組み合わせにより、正確で制御可能な開閉動作が保証され、高速スイッチングの中核要件を満たします。

3. 過酷な環境にも耐える堅牢な絶縁構造

セラミックシェルと金属フランジの一体設計により、周波数耐電圧70/95kV(1min)、雷インパルス耐電圧170/185kV(ピーク値)を実現。 複数の環境試験に合格しており、汚染レベル IV に適しています。 EMC Class 4の耐電磁妨害性と優れた耐腐食性、耐衝撃性を備え、-45℃～+85℃、高湿度、高地などの過酷な環境でも安定して動作します。

4. 便利で制御可能な操作とメンテナンス、強力なインテリジェントな拡張性

オプションのインテリジェント監視モジュールが利用可能で、複数の通信インターフェイスと互換性があり、インテリジェントな運用および保守プラットフォームにシームレスに統合されます。全閉構造のため頻繁なメンテナンスが不要で、メンテナンスコストを80％以上削減します。迅速な交換と工具不要のメンテナンスをサポートし、ABB や Siemens などの主流の 36kV 高速スイッチング プラットフォームと完全に互換性があり、強力な互換性を提供します。

5. 環境に準拠し、権威機関によって認証されています

オイルフリーおよびSF6フリーの排出ガスは環境要件を満たします。 ISO 9001:2008 および複数の国際業界標準によって認定されており、KEMA や中国電力研究院などの権威ある機関によってテストされています。オプションの CE および UL 国際認証も利用でき、信頼性の高い品質保証を提供します。

6.企業力に裏打ちされた充実のサービス保証

高度な生産およびテスト機器のフルセットによってサポートされ、完全な品質管理プロセスが確立されています。高速スイッチ用の各 36kV 真空遮断器は 15 回の工場検査を受け、追跡可能なアーカイブが生成されます。世界中に 80 か所のテクニカル サポート センターを設け、販売前のカスタマイズ、製造工程中の工場検査、および 7 時間×24 時間のアフターサービスを提供します。 コアエリアでは迅速なオンサイトサービスが利用可能で、10年間の限定保証が提供されます。

製品パラメータ

コアアプリケーションシナリオ

1. 35kV スマート配電ネットワーク: スマート変電所での障害分離と電力品質管理に適応しており、すでに国営電力網および南部電力網プロジェクトで導入されています。

2. 新エネルギー発電所: 風力発電、太陽光発電の SVG デバイス、および送電網接続スイッチングに使用され、極端な屋外環境に適応し、クリーン エネルギーの送電網への統合を促進します。

3. 鉄道輸送部門: 強い振動や電磁干渉に耐性があり、特に上海や北京の地下鉄の 35kV 牽引電源システムに使用されています。

4. 石油化学産業: 耐食性と耐結露性があり、防爆要件を満たしており、PetroChina や Sinopec などの企業に長期的に供給されています。

5. 大規模産業プラント: 高周波動作や複雑な電磁環境に適応した、鉄鋼や建材などの産業における重要な負荷への電力供給を確保します。

6. 重要な公共施設: 空港、データセンターなどに急速スイッチング保護を提供し、停電による損失を回避します。

7. オフショアプラットフォームと船舶: 高塩水噴霧および高湿度環境に適応し、造船業界の基準に準拠し、オフショア操業のための安定した電力供給を保証します。

8. 海外の主要プロジェクト：世界中の複数地域の送電網規格に適合し、東南アジアや中東のプロジェクトで大量生産および適用され、「中国製」製品の競争力を実証しています。
